Plus und Minus am Solarpanel erkennst du am sichersten nicht an der Steckerform, sondern an drei Dingen: Markierung am Modul, Datenblatt oder Modulaufdruck und einer kurzen Messung mit dem Multimeter. Wenn diese drei Hinweise zusammenpassen, kannst du anschließen; wenn einer widerspricht, erst klären und nicht einfach einstecken.
Plus und Minus am Solarpanel erkennen
Der erste Blick gehört immer dem Modul selbst. Bei neuen Panels ist die Zuordnung oft sauber markiert, bei gebrauchten Modulen, faltbaren Camping-Panels oder älteren Restposten kann die Beschriftung aber verblasst, verdeckt oder unvollständig sein.
Pluszeichen und Minuszeichen suchen
Suche zuerst nach + und - auf der Rückseite, am Typenschild, an der Anschlussdose oder direkt an den originalen Modulkabeln. Kleine Prägungen sind bei schwarzem Kunststoff leicht zu übersehen; eine Taschenlampe und ein sauber gewischtes Label helfen oft mehr als langes Rätseln.
Anschlussdose kontrollieren
Die Anschlussdose auf der Rückseite ist der nächste sinnvolle Kontrollpunkt. Dort stehen häufig kleine Plus- und Minuszeichen oder Hinweise wie POS und NEG. Öffnen solltest du die Dose ohne Not nicht, weil Dichtung und Schutz gegen Feuchtigkeit darunter leiden können.
Kabelmarkierung vergleichen
Rotes Kabel bedeutet oft Plus, schwarzes Kabel oft Minus – als alleinige Regel reicht das aber nicht. Viele PV-Module haben zwei schwarze Leitungen, und bei Zubehörkabeln kann die Farbgebung eher zur Montage passen als zur tatsächlichen elektrischen Zuordnung.
- Farbe passt zur Modulmarkierung: guter Hinweis, trotzdem messen.
- Zwei gleichfarbige Kabel: nicht raten, direkt am Ende messen.
- Adapter oder Y-Kabel dazwischen: jedes Teilstück prüfen, nicht nur das Modul.
Datenblatt und Modulaufdruck prüfen
Das Datenblatt ist besonders nützlich, wenn die Beschriftung am Modul schlecht lesbar ist. Suche nach der Modellnummer auf dem Rückseitenlabel und vergleiche die dort angegebene Anschlussdarstellung mit den Kabeln am Modul.

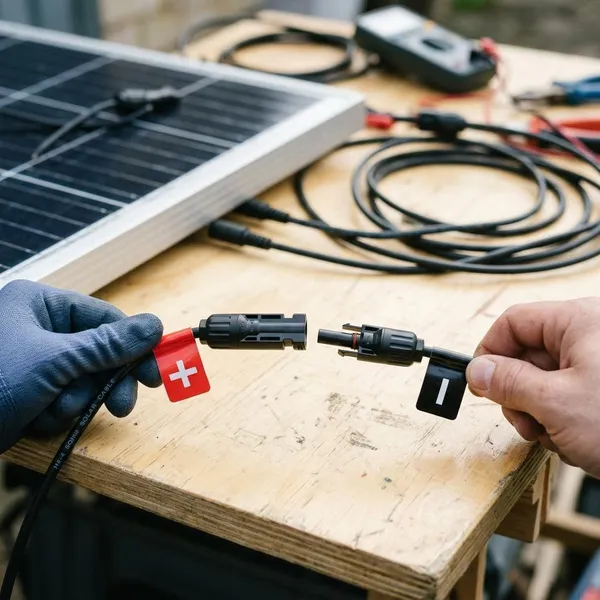

MC4 Stecker richtig einordnen
MC4-Stecker machen den Anschluss bequem, sind aber keine verlässliche Polaritätsanzeige. Gerade bei Balkonkraftwerken, Wohnmobil-Sets oder gebrauchten Kabelsätzen steckt oft Zubehör zwischen Modul und Gerät, das die erwartete Zuordnung verändern kann.
Steckerform nicht als Beweis nutzen
Die Form des MC4-Steckers darf höchstens ein Hinweis sein. Verwirrend ist vor allem, dass manche mit „männlich“ und „weiblich“ das Kunststoffgehäuse meinen, andere den Metallkontakt im Inneren. So entstehen schnell falsche Schlüsse.
Entscheidend ist immer die Stelle, an der das Kabel ins Gerät geht. Wenn dort bei roter Messspitze am vermeintlichen Plus ein negativer Wert erscheint, ist die Zuordnung vertauscht – egal, wie passend der Stecker aussieht.
Herstellerkennzeichnung beachten
Markierungen des Herstellers am Steckergehäuse, am Kabelmantel oder auf einem Etikett sind deutlich hilfreicher als die reine Form. Prüfe aber die komplette Verbindung, nicht nur das erste Kabel am Modul.
Verlängerungskabel prüfen
Miss zuerst direkt am Modul und danach am Ende des Verlängerungskabels. Bleibt das Vorzeichen gleich, wurde die Polarität durchgereicht. Wechselt das Vorzeichen, liegt der Fehler wahrscheinlich im Kabel, Adapter oder in einer falsch kombinierten Steckverbindung.
Bei einer festen Installation mit längerem Kabelweg solltest du immer dort messen, wo später Laderegler oder Wechselrichter angeschlossen werden. Bei einem temporären Camping-Aufbau reicht nicht die Erinnerung vom letzten Wochenende, weil Kabel schnell anders herum liegen oder getauscht werden.

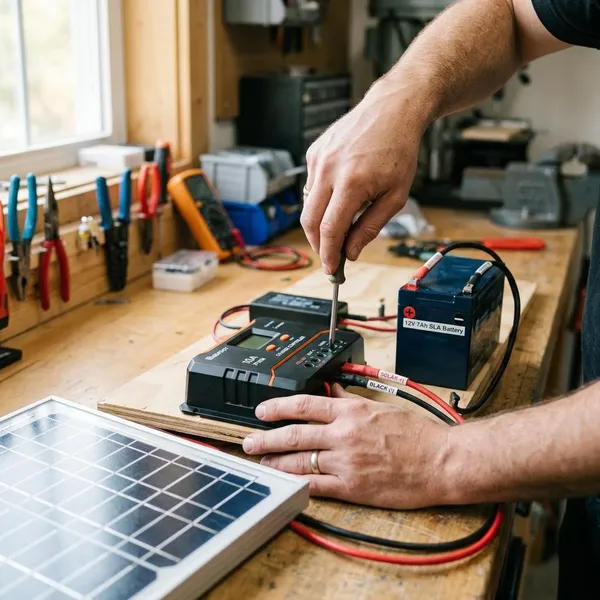

Solarpanel richtig anschließen
Wenn die Polarität eindeutig feststeht, wird nicht mehr improvisiert: Plus kommt an Plus, Minus an Minus, und die letzte Messung erfolgt direkt am Geräteanschluss. Das ist besonders wichtig, weil ein Solarpanel schon bei diffusem Tageslicht Spannung liefern kann.
- Modul prüfen: Zeichen, Anschlussdose und Modulaufdruck vergleichen.
- Zubehör prüfen: Verlängerungen, Adapter und Y-Verbinder einzeln messen.
- Geräteeingang finden: auf PV+, PV-, DC+, DC- oder Solarsymbol achten.
- Direkt vor dem Einstecken messen: rote Spitze an geplantes Plus, schwarze an geplantes Minus.
Plus an Plus anschließen
Der Pluspol des Solarpanels gehört an den Plus-Eingang des Zielgeräts. Klingt banal, ist aber genau der Punkt, an dem Fehler passieren, wenn mehrere schwarze Leitungen, Adapter oder identische MC4-Stecker nebeneinanderliegen.
Markiere den bestätigten Plusleiter nach der Messung ruhig sichtbar. Bei einem fest montierten Balkonkraftwerk reicht oft eine einmalige saubere Kennzeichnung; bei mobilen Sets ist sie fast noch wichtiger, weil dort regelmäßig getrennt und neu verbunden wird.
Minus an Minus anschließen
Der Minusleiter muss am Minus-Eingang anliegen. Prüfe auch hier nicht nur den Anfang der Leitung, sondern das tatsächliche Ende, das gleich in Laderegler oder Wechselrichter geht.
Laderegler Eingang prüfen
Am Laderegler ist meist ein PV-Eingang mit PV+ und PV- gekennzeichnet. Manche Geräte haben zusätzlich eine empfohlene Anschlussreihenfolge, häufig erst Batterie, dann Solarpanel. Das hängt vom Modell ab und sollte in der Anleitung geprüft werden.
Wechselrichter Eingang prüfen
Beim Wechselrichter zählt die DC-Seite. Besonders bei Mikrowechselrichtern mit mehreren Eingängen solltest du jeden Modulstrang einzeln messen, statt alle Stecker nach Gefühl zusammenzuführen.
Wenn ein Eingang klein beschriftet ist, nimm dir die Minute für eine saubere Kontrolle. Ein falsch gesteckter Strang kann sonst als Gerätefehler, schwache Modulleistung oder „nichts passiert“ missverstanden werden.
Vor dem Einstecken noch einmal messen
Stelle das Multimeter auf Gleichspannung. Halte die rote Messspitze an den Leiter, den du als Plus anschließen willst, und die schwarze an den geplanten Minusleiter. Zeigt das Display einen positiven Wert, stimmt die Zuordnung aus Sicht deiner Messspitzen.
Erscheint ein Minuszeichen, nicht einstecken. Dann ist nicht das Multimeter „komisch“, sondern deine Zuordnung ist für diesen Messpunkt vertauscht oder ein Kabel dazwischen anders belegt als gedacht.

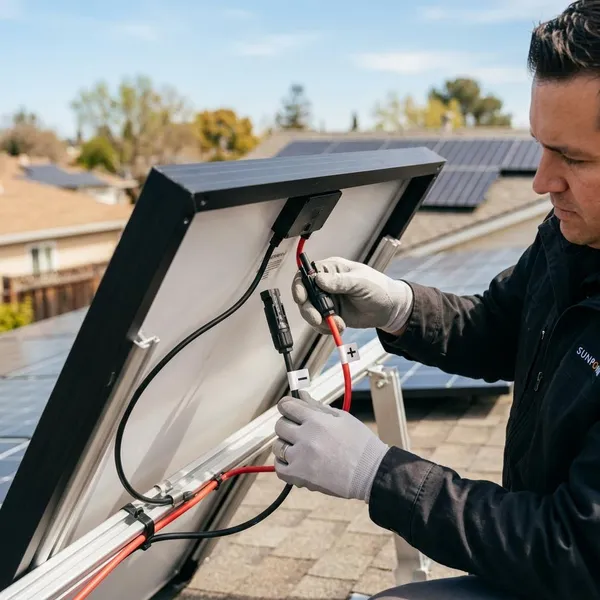

Wenn Plus und Minus vertauscht sind
Eine Verpolung kann harmlos wirken, weil manche Geräte einfach nicht starten. Trotzdem ist sie kein Test, den man absichtlich ausprobiert. Je nach Gerät, Spannung, Schutzschaltung und Verschaltung können Sicherungen auslösen oder Bauteile Schaden nehmen.
Wenn du eine Verpolung vermutest: trennen, nicht wiederholt einstecken, direkt am Geräteeingang messen und dann Stück für Stück zurück zum Modul prüfen.
Gerät startet nicht
Ein nicht startender Regler oder Wechselrichter kann schlicht falsch gepolt sein. Prüfe zuerst die Leitung direkt am Eingang des Geräts; dort zeigt sich, welche Polarität wirklich ankommt.
Fehlermeldung am Regler
Eine Warnanzeige oder ein Fehlercode am Laderegler ist ein Stoppsignal. Schau nach, was der konkrete Code laut Anleitung bedeutet, und miss anschließend am PV-Eingang, bevor du erneut einschaltest.
Sicherung löst aus
Eine ausgelöste Sicherung sollte nicht einfach ersetzt und „noch einmal probiert“ werden. Sie weist auf einen unzulässigen Zustand hin, der bei Verpolung besonders in Anlagen mit Akku oder mehreren Leitungswegen auftreten kann.
- Erst trennen: keine weiteren Steckversuche unter Verdacht.
- Dann messen: Modul, Verlängerung und Geräteeingang separat prüfen.
- Erst danach ersetzen: Sicherung nur wechseln, wenn die Ursache geklärt ist.
Bauteile können beschädigt werden
Ja, Schäden sind möglich. Kritisch wird es vor allem bei einfachen Geräten ohne ausreichenden Schutz, bei falsch kombinierten Modulsträngen oder wenn durch die Verpolung ein Kurzschluss entsteht.
Nach einem Fehlanschluss solltest du Stecker, Kabel und Anschlussstellen auf Wärmeverfärbungen, verschmorte Stellen oder ungewöhnlichen Geruch prüfen. Wenn etwas auffällig ist, nicht weiter betreiben, sondern die Komponente fachkundig prüfen lassen.
Fazit
Die sicherste Entscheidung ist einfach: keine Polarität nach Steckerform, Kabelfarbe oder Gewohnheit festlegen. Erst die Markierung am Modul prüfen, Zubehör mitdenken und direkt am Anschlussende messen; wenn das Vorzeichen nicht passt, bleibt der Stecker draußen. So wird aus einem unsicheren Kabelwirrwarr ein sauber nachvollziehbarer Anschluss.
