Wenn du eine Wohnmobil-Solaranlage anschließt, ist die wichtigste Regel einfach: Erst muss der Solarregler mit der Batterie verbunden sein, dann kommen die Module dazu. So erkennt der Regler die Systemspannung korrekt und startet nicht „blind“ über die PV-Seite. Wer zusätzlich Polarität, Sicherung und Batterietyp sauber prüft, vermeidet die meisten typischen Fehler beim schaltplan wohnmobil solaranlage richtig anschließen.
Warum die Reihenfolge so wichtig ist
Bei einer Solaranlage im Wohnmobil geht es nicht nur darum, dass am Ende Strom in der Aufbaubatterie landet. Die Reihenfolge entscheidet darüber, ob der Solarladeregler die Batterie richtig erkennt, ob offene Leitungen unter Spannung stehen und ob du beim Anschließen unnötige Funken oder Kurzschlüsse riskierst.
Systemspannung richtig erkennen
Viele Solarregler erkennen beim Einschalten automatisch, ob sie an einem 12-Volt- oder 24-Volt-System hängen. Dafür brauchen sie aber zuerst die Batterie als Referenz. Wird stattdessen zuerst das Solarmodul angeschlossen, kann der Regler je nach Modell falsch starten, eine Fehlermeldung zeigen oder gar nicht laden.
Solarregler schützen
Der Regler ist kein einfacher Verteiler, sondern die empfindliche Schnittstelle zwischen Modulspannung und Batterieladung. Besonders MPPT-Regler arbeiten mit höheren Eingangsspannungen und sollten nicht ohne Batteriebezug von der Solarseite „geweckt“ werden.
- Richtig: Batterie anschließen, Regler startet, PV-Eingang danach verbinden.
- Ungünstig: Module liefern schon Spannung, während der Regler noch keine Batterie erkennt.
- Beim Abklemmen: zuerst PV trennen, danach Batterie lösen.
Kurzschluss vermeiden
Ein Kurzschluss im 12-Volt-Bereich wirkt harmlos, kann aber wegen hoher Ströme schnell Kabel, Klemmen oder Werkzeug beschädigen. Kritisch ist vor allem ein ungesichertes Pluskabel direkt an der Batterie. Deshalb gehört die Sicherung möglichst nah an den Batterie-Pluspol und nicht irgendwo bequem neben den Regler.
Funkenbildung reduzieren
Funken entstehen meist dann, wenn unter Spannung geklemmt oder getrennt wird. Die Module sollten deshalb während der Montage abgedeckt oder getrennt bleiben. Bei einer kleinen Sommeranlage mit einem Modul ist das schnell erledigt; bei einer größeren Dachanlage mit mehreren Modulen lohnt sich ein klarer Plan, damit nicht plötzlich doch Spannung am PV-Kabel anliegt.
Schaltplan Schritt für Schritt anschließen
Der Grundaufbau ist bei vielen Wohnmobilen ähnlich: Solarmodul auf dem Dach, Dachdurchführung, PV-Leitung zum Solarladeregler, vom Regler zur Aufbaubatterie. In die Plusleitung zwischen Batterie und Regler kommt eine Sicherung nahe am Batteriepol. Shunt, Batteriemonitor oder Ladebooster können dazukommen, ändern aber nicht die wichtigste Anschlussreihenfolge.
Anlage stromlos machen
Trenne zuerst alle naheliegenden Stromquellen: Landstrom abziehen, Ladegerät ausschalten, Wechselrichter aus, Ladebooster möglichst deaktivieren und Solarmodule abdecken oder vom Regler getrennt lassen. Danach wird die Aufbaubatterie gelöst, üblicherweise zuerst Minus, dann Plus.
Solarregler montieren
Der Regler sollte trocken, belüftet und gut erreichbar sitzen. Nähe zur Batterie ist sinnvoll, weil auf der Batterieseite vergleichsweise hohe Ströme fließen und kurze Kabel den Spannungsabfall reduzieren. Direkt in eine gedämmte, enge Kiste ohne Luftzirkulation gehört er eher nicht, vor allem nicht bei leistungsstärkeren MPPT-Reglern.
- Gut erreichbar: Sicherungen, Klemmen und Statusanzeige bleiben kontrollierbar.
- Kurze Batteriekabel: weniger Verlust und bessere Ladegenauigkeit.
- Keine Hitzenester: Regler können unter Last deutlich warm werden.
Batterie an den Regler anschließen
Jetzt wird der Batterieausgang des Reglers mit der Aufbaubatterie verbunden: Plus an Plus, Minus an Minus. Wenn ein Shunt für den Batteriemonitor verbaut ist, läuft die Minusleitung in der Regel über den Shunt und nicht direkt an der Messung vorbei.
Sicherung einsetzen
Die Sicherung sitzt in der Plusleitung zwischen Batterie und Solarregler, möglichst nah am Batterie-Pluspol. Sie schützt vor allem das Kabel, nicht nur den Regler. Wenn dieses Kabel irgendwo scheuert oder gegen Masse kommt, muss die Sicherung auslösen, bevor die Leitung überhitzt.
Module mit dem Regler verbinden
Erst wenn Batterieseite und Sicherung fertig sind, kommen die Solarmodule an den PV-Eingang. Miss vorher Plus und Minus am PV-Kabel, besonders bei selbst montierten MC4-Steckern, Verlängerungen oder nicht eindeutig markierten Leitungen. Kabelfarben allein sind keine sichere Prüfung.

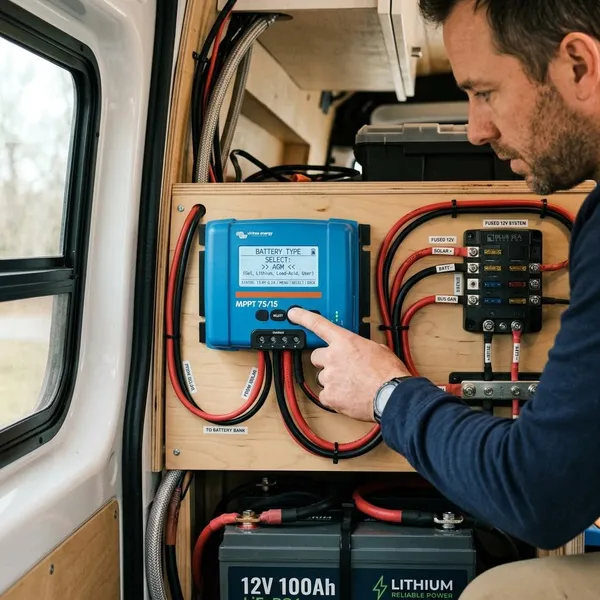

Batterietyp einstellen
Nach dem elektrischen Anschluss ist die Anlage noch nicht fertig. Der Regler muss wissen, ob er AGM, Gel oder LiFePO4 lädt. Ein falsches Profil kann dazu führen, dass die Batterie nie richtig voll wird oder unnötig gestresst wird.
Solarregler und Modulschaltung wählen
Die Wahl von Regler und Modulschaltung hängt davon ab, wie du dein Wohnmobil nutzt. Wer nur im Sommer ein paar Tage frei steht und wenig Strom braucht, kann einfacher planen als jemand, der ganzjährig mit Kompressorkühlschrank, Laptop, Router und Lithiumbatterie unterwegs ist.
MPPT für mehr Ertrag
Ein MPPT-Regler ist meist die bessere Wahl, wenn du aus begrenzter Dachfläche möglichst viel herausholen willst. Er sucht den passenden Arbeitspunkt der Module und wandelt die Leistung effizienter auf Batteriespannung um als ein einfacher PWM-Regler.
PWM für kleine Anlagen
Ein PWM-Regler kann ausreichen, wenn die Anlage bewusst klein bleibt: ein einzelnes Modul, kurze Leitungen, überschaubarer Verbrauch und vor allem Nutzung in der hellen Jahreszeit. Für eine reine Erhaltungsladung oder ein sehr schlichtes Setup muss es nicht automatisch MPPT sein.
Parallelschaltung bei Schatten
- Sinnvoll bei: verwinkeltem Dach, häufigem Teilschatten, mehreren kleinen Modulen.
- Zu prüfen: höherer Strom auf der PV-Seite und dafür passende Kabelquerschnitte.
- Nicht automatisch besser: Wenn alle Module frei liegen und lange Kabelwege nötig sind, kann Reihe attraktiver sein.
Reihenschaltung bei langen Kabelwegen
Bei Reihenschaltung addiert sich die Spannung der Module, der Strom bleibt niedriger. Das kann bei längeren Kabelwegen vom Dach zum Regler Verluste reduzieren und passt besonders gut zu vielen MPPT-Reglern.
Der Haken ist die Schattenempfindlichkeit. Wenn ein Modul im String deutlich verschattet wird, zieht das die Leistung stärker herunter. Diese Lösung passt daher eher zu frei liegenden Modulen auf einem übersichtlichen Dach als zu einem Dach voller Aufbauten.

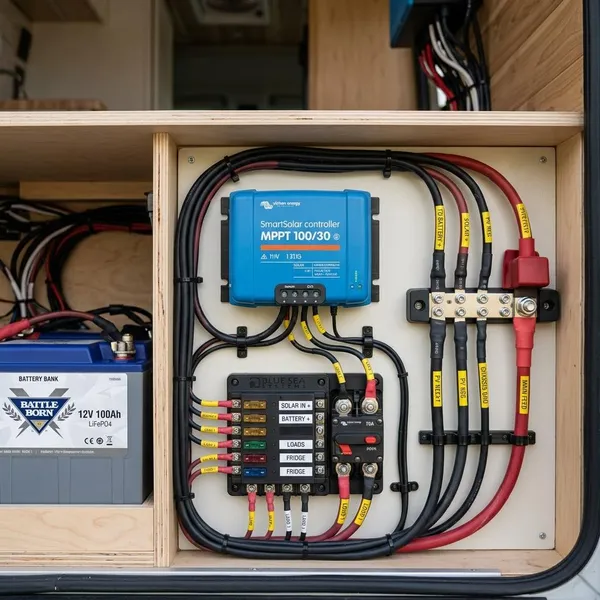

Batterietyp im Regler einstellen
Die beste Verkabelung hilft wenig, wenn der Regler mit dem falschen Batterieprofil lädt. AGM, Gel und LiFePO4 unterscheiden sich bei Ladeendspannung, Erhaltungsladung, Temperaturverhalten und teilweise bei der gewünschten Absorptionszeit.
AGM korrekt laden
AGM-Batterien mögen es nicht, dauerhaft nur halb voll zu werden. Wähle deshalb ein passendes AGM-Profil und prüfe, ob die vom Regler verwendeten Lade- und Erhaltungsspannungen zu den Herstellerangaben passen. Bei Fahrzeugen, die lange stehen, ist eine saubere Vollladung besonders wichtig, damit die Batterie nicht unnötig Kapazität verliert.
Gel passend einstellen
Gel-Batterien reagieren empfindlicher auf zu hohe Ladespannungen. Ein AGM- oder Universalprofil ist deshalb nicht automatisch eine gute Idee. Wenn dein Regler ein Gel-Profil bietet, ist das meist der richtige Ausgangspunkt; die konkreten Spannungswerte sollten trotzdem zur Batterie passen.
LiFePO4 richtig konfigurieren
LiFePO4 braucht ein passendes Lithiumprofil oder frei einstellbare Ladeparameter. Wichtig sind vor allem Ladeendspannung, Erhaltungsladung und das Verhalten bei niedrigen Temperaturen. Manche Lithiumbatterien dürfen ohne Heizung oder Schutzfunktion bei Frost nicht geladen werden; hier entscheidet das BMS und die Herstellerangabe.
- Nicht blind übernehmen: „Lithium“ im Regler ist nicht bei jeder Batterie exakt passend.
- BMS beachten: Abschaltungen sind Schutzfunktionen, keine Fehlermeldungen zum Ignorieren.
- Winterbetrieb prüfen: Laden bei Kälte ist bei LiFePO4 ein eigener Punkt.
Herstellerwerte prüfen
Die Herstellerwerte sind die Grenze, an der du dich orientieren solltest: empfohlene Ladespannung, maximaler Ladestrom, Temperaturbereich und Hinweise zur Erhaltungsladung. Wenn Reglerprofil und Datenblatt nicht zusammenpassen, sollte nicht geraten werden. Dann lieber einen einstellbaren Modus nutzen oder beim Hersteller nachsehen, welches Profil freigegeben ist.
Fazit
Eine Wohnmobil-Solaranlage lässt sich gut selbst anschließen, wenn du nicht bei den Modulen beginnst, sondern beim sicheren Aufbau: stromlos machen, Regler montieren, Batterie mit Sicherung anschließen, erst dann PV verbinden und den Batterietyp einstellen. Für eine kleine Sommeranlage darf die Lösung schlicht sein; bei Lithium, mehreren Modulen oder ganzjähriger Nutzung lohnt sich mehr Sorgfalt bei Reglerwahl, Verschaltung und Datenblattabgleich. Genau diese Reihenfolge macht den Unterschied zwischen „funktioniert irgendwie“ und einer Anlage, der du unterwegs wirklich vertrauen kannst.
