Beim solarpanel erden geht es selten darum, einfach ein zusätzliches Kabel an jeden Modulrahmen zu schrauben. Entscheidend ist zuerst, ob Modulrahmen, Montagesystem, Potenzialausgleich, Überspannungsschutz und die Erdungsanlage des Gebäudes zusammenpassen. Wer sicher entscheiden will, prüft deshalb nicht nur das Modul, sondern die ganze Einbausituation.

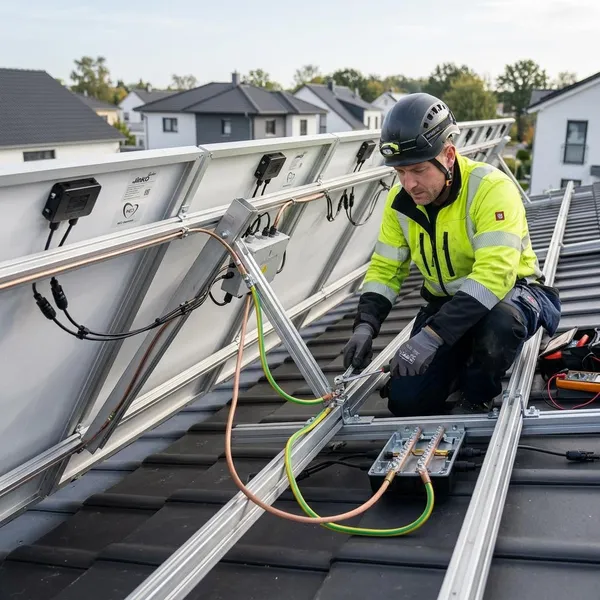

Modulrahmen richtig einordnen
Modulrahmen wirken auf den ersten Blick wie der naheliegende Erdungspunkt. In der Praxis ist aber wichtiger, ob sie elektrisch zuverlässig mit der Unterkonstruktion verbunden sind und ob der Hersteller diese Art der Verbindung zulässt. Ein fest geklemmtes Modul ist mechanisch sicher, aber nicht automatisch elektrisch sauber kontaktiert.
Schutzklasse beachten
Viele PV-Module sind schutzisoliert ausgeführt. Das kann bedeuten, dass der einzelne Modulrahmen nicht automatisch separat geerdet werden muss. Daraus folgt aber nicht, dass die metallische Unterkonstruktion ignoriert werden darf. Schutzklasse und Potenzialausgleich sind zwei verschiedene Fragen.
Herstellerangaben prüfen
Die Montageanleitung des Modulherstellers ist verbindlich für die praktische Ausführung. Manche Hersteller erlauben bestimmte Erdungsklemmen, andere nennen eigene Erdungspunkte am Rahmen oder schließen zusätzliche Bohrungen ausdrücklich aus. Wer hier improvisiert, riskiert nicht nur eine schlechte Verbindung, sondern auch Probleme bei Gewährleistung oder Versicherung.
- Modulhandbuch prüfen: Sind Erdungspunkte, Klemmen oder Verbinder vorgegeben?
- Gestellunterlagen prüfen: Sind die Klemmen für elektrischen Kontakt zugelassen?
- Wechselrichterdaten prüfen: Gibt es Vorgaben zu Potenzialausgleich und Überspannungsschutz?
Kontakt zum Montagesystem bewerten
Aluminiumrahmen und Montageschienen haben oft beschichtete oder oxidierte Oberflächen. Deshalb reicht „Metall liegt auf Metall“ nicht als Nachweis. Eine sichere Verbindung entsteht nur, wenn Klemmen, Kontaktzungen oder Erdungsverbinder dafür vorgesehen sind.
Sonderfälle separat einbinden
Einige Anlagen brauchen mehr Aufmerksamkeit als eine einfache Dachanlage auf einem Einfamilienhaus. Dazu gehören Blechdächer, Carports, getrennte Generatorflächen, Fassadenmontage, Nebengebäude und Gebäude mit bestehender Blitzschutzanlage. Hier können leitfähige Teile, lange Kabelwege oder Trennungsabstände die Entscheidung verändern.

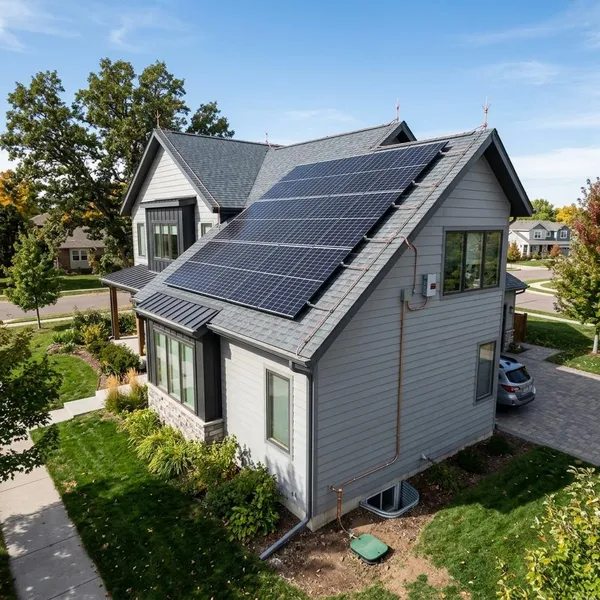

Warum Potenzialausgleich wichtig ist
Bei privaten PV-Anlagen ist mit „Erdung“ häufig eigentlich der Potenzialausgleich gemeint. Er verbindet leitfähige Teile so, dass gefährliche Spannungsunterschiede möglichst klein bleiben. Das schützt Personen, erleichtert die Arbeit von Schutzgeräten und senkt das Risiko von Schäden an Wechselrichter, Speicher und Haustechnik.
Berührungsspannung senken
Wenn Metallteile einer PV-Anlage unterschiedliche elektrische Potenziale annehmen, kann beim Berühren eine gefährliche Spannung entstehen. Der Potenzialausgleich reduziert genau diesen Unterschied. Relevant ist das nicht nur für Monteure, sondern auch bei Wartung, Reinigung, Dacharbeiten oder wenn später ein Modul ersetzt wird.
Schutzgeräte unterstützen
Überspannungsableiter und andere Schutzkomponenten funktionieren besser, wenn sie einen kurzen und definierten Ableitweg haben. Fehlt dieser Weg oder ist er schlecht geführt, bleiben höhere Restspannungen an empfindlichen Geräten stehen. Ein guter Potenzialausgleich ist daher die Grundlage, nicht nur eine Zusatzmaßnahme.
Überspannungsschäden verringern
Überspannungen entstehen nicht nur bei einem direkten Blitzeinschlag. Auch nahe Gewitter oder Schaltvorgänge im Netz können Wechselrichter, Kommunikationsmodule, Speicher oder Smart-Home-Technik belasten. Der Potenzialausgleich verhindert solche Ereignisse nicht vollständig, kann ihre Wirkung aber deutlich begrenzen.
Brandrisiken reduzieren
Potenzialausgleich ist kein alleiniger Brandschutz, kann aber gefährliche Zustände entschärfen. Schlechte Kontakte, beschädigte Leitungen, Überspannungen und unerwünschte Strompfade sind eine ungünstige Kombination. Saubere Verbindungen und dokumentierte Anschlusspunkte helfen, solche Schwachstellen früher zu erkennen.
- Lose Klemmen: können Übergangswiderstände und Erwärmung begünstigen.
- Unklare Leitungswege: erschweren Prüfung und Fehlersuche.
- Fehlende Dokumentation: macht spätere Wartung unnötig riskant.
Anlage sicherer betreiben
Eine gut eingebundene PV-Anlage ist im Alltag unauffällig sicherer. Das merkt man besonders dann, wenn später erweitert wird: zusätzlicher Speicher, neue Module, Wallbox oder ein anderer Wechselrichter. Wer den Potenzialausgleich von Anfang an sauber plant, muss bei solchen Änderungen nicht jedes Mal bei null anfangen.
Blitzschutz bei Photovoltaik
Blitzschutz, Erdung und Potenzialausgleich hängen zusammen, sind aber nicht dasselbe. Der äußere Blitzschutz soll direkte Einschläge kontrolliert ableiten. Der innere Überspannungsschutz begrenzt elektrische Überspannungen in Leitungen und Geräten. Bei einer PV-Anlage müssen beide Ebenen zur Gebäudesituation passen.
Äußeren Blitzschutz prüfen
Besteht ein äußerer Blitzschutz mit Fangstangen, Ableitungen und Erdungsanlage, muss die PV-Anlage in dieses Konzept einbezogen werden. Kritisch sind vor allem Trennungsabstände zwischen Blitzschutzteilen und PV-Komponenten. Werden sie unterschritten, können bei einem Einschlag gefährliche Überschläge entstehen.
Inneren Überspannungsschutz planen
Der innere Überspannungsschutz ist bei PV-Anlagen besonders praxisnah, weil schon nahe Gewitter Elektronik beschädigen können. Geplant werden passende Ableiter, kurze Anschlusswege und die Abstimmung mit Wechselrichter, Hauptverteilung und Leitungsführung.
AC Seite absichern
Auf der AC-Seite geht es um den Weg vom Wechselrichter in die Hausinstallation. Überspannungsschutz in oder nahe der Verteilung kann den Wechselrichter und angeschlossene Haustechnik schützen. Ist der Wechselrichter weit von der Hauptverteilung entfernt, kann ein zusätzlicher Schutz in seiner Nähe sinnvoll sein.
DC Seite absichern
Auf der DC-Seite laufen die Leitungen von den Modulen zum Wechselrichter. Diese Leitungen können Überspannungen aufnehmen, besonders bei längeren Wegen über Dach, Fassade oder durch das Gebäude. DC-Ableiter müssen zur tatsächlichen Anlagenkonfiguration passen; pauschal ausgewählte Bauteile sind hier keine gute Idee.
- Kurzer Leitungsweg: oft einfacher zu schützen, aber trotzdem prüfen.
- Langer Weg durchs Gebäude: Schutz und Leitungsführung genauer planen.
- Speicher oder Hybridwechselrichter: Schutzkonzept besonders sorgfältig abstimmen.
Bestehende Blitzschutzanlage einbinden
Wenn bereits eine Blitzschutzanlage vorhanden ist, sollte die PV-Planung nicht ohne Blitzschutzfachkraft erfolgen. Fangstangen, Ableitungen, Trennungsabstände, metallische Unterkonstruktion und Potenzialausgleich müssen zusammen betrachtet werden. Eine unbedachte PV-Nachrüstung kann ein bestehendes Schutzsystem verschlechtern.

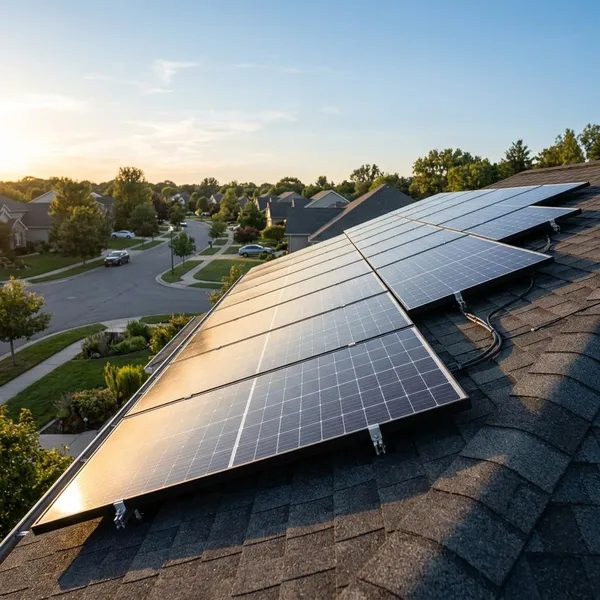

So läuft die fachgerechte Erdung ab
Fachgerechte Erdung ist kein einzelner Montageschritt, sondern eine Abfolge von Prüfungen und Entscheidungen. Zuerst wird die Gebäudebasis bewertet, dann die Herstellerdaten, anschließend Montagesystem, Leitungswege, Schutzkomponenten und Messung. Genau diese Reihenfolge verhindert, dass später an der falschen Stelle nachgebessert wird.
Gebäudesituation prüfen
Am Anfang steht die Frage, woran die PV-Anlage überhaupt angeschlossen werden soll. Gibt es eine Haupterdungsschiene? Ist ein Fundamenterder vorhanden? Sind Unterlagen zum Potenzialausgleich verfügbar? Bei Neubauten ist das meist leichter nachvollziehbar, bei Altbauten muss oft genauer gesucht und gemessen werden.
Herstellerdaten lesen
Vor der Montage sollten die Unterlagen von Modul, Unterkonstruktion, Wechselrichter und Schutzkomponenten nebeneinanderliegen. Entscheidend ist nicht nur, was jedes Teil einzeln erlaubt, sondern ob die Kombination zusammenpasst.
- Modul: zulässige Erdungspunkte und Klemmbereiche prüfen.
- Unterkonstruktion: leitfähige Verbinder und Erdungsklemmen prüfen.
- Wechselrichter: Vorgaben zu Potenzialausgleich und Überspannungsschutz prüfen.
- Schutzgeräte: Einbauort und Anschlusswege mitplanen.
Montagesystem verbinden
In vielen Anlagen ist das Montagesystem der zentrale leitfähige Teil. Schienen, Verbinder und Halterungen müssen dauerhaft, korrosionsbeständig und mechanisch sicher verbunden werden. Wenn die Modulrahmen über zugelassene Klemmen elektrisch mit dem Gestell verbunden sind, kann die Einbindung über das Montagesystem ausreichend sein.
Erdungsweg festlegen
Der Erdungs- oder Potenzialausgleichsweg sollte möglichst kurz, klar und prüfbar sein. Lange Umwege, große Schleifen und ungeschützte Leitungsführungen verschlechtern die Wirkung, besonders bei Überspannungen. Eine gute Planung legt daher fest, wo der Leiter verläuft, wo er angeschlossen wird und wie er mechanisch geschützt ist.
Schutzkomponenten anschließen
Nach der leitfähigen Einbindung werden die Schutzkomponenten abgestimmt angeschlossen. Dazu zählen vor allem Überspannungsableiter auf AC- und je nach Anlage DC-Seite. Wichtig ist, dass sie nicht isoliert betrachtet werden: Ein Ableiter an ungünstiger Stelle mit langen Anschlussleitungen schützt schlechter als ein sauber eingebundener Ableiter mit kurzem Weg.
Messung dokumentieren
Am Ende zählt nicht, ob alles ordentlich montiert aussieht, sondern ob die Verbindung wirksam geprüft wurde. Sichtprüfung, Messung und Dokumentation machen nachvollziehbar, wie Potenzialausgleich, Erdungsweg und Schutzkomponenten ausgeführt sind.
Fazit
Wer eine PV-Anlage sicher betreiben will, sollte zuerst die Gebäudesituation, die Herstellerangaben und die leitfähige Verbindung des Montagesystems prüfen lassen, statt pauschal jeden Modulrahmen separat anzuschließen. Bei Standard-Dachanlagen reicht oft eine sauber geplante Einbindung der Unterkonstruktion in den Potenzialausgleich, während Blitzschutz, Blechdächer, Nebengebäude oder Balkonkraftwerke genauer bewertet werden müssen. Die beste Entscheidung ist die, die nachweisbar zur konkreten Anlage passt und später auch noch prüfbar bleibt.
