Wenn Sie ein Solarpanel in Reihe schalten, steigt vor allem die Spannung: Plus eines Moduls wird mit Minus des nächsten verbunden, der Strom bleibt dabei ungefähr auf dem Wert eines einzelnen Moduls. Das ist sinnvoll bei gleichmäßig besonnten Modulen, längeren Kabelwegen und Geräten, die eine höhere Eingangsspannung brauchen. Entscheidend ist aber nicht das Stecken der Kabel, sondern die Prüfung von Leerlaufspannung, Gerätegrenzen und passenden Modulen.

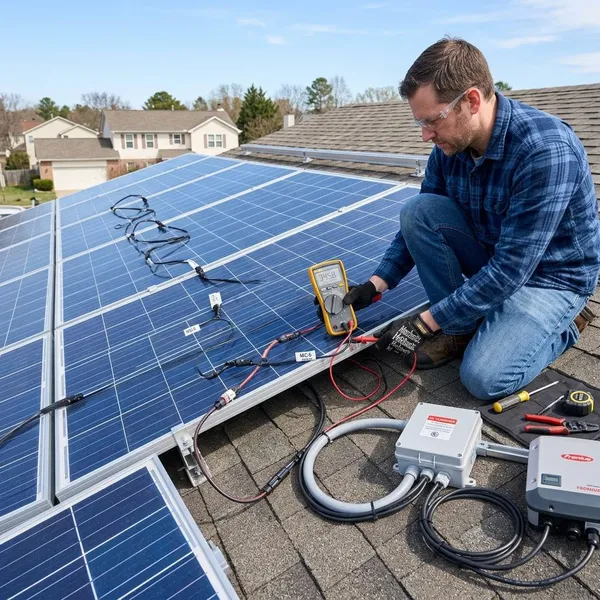

Solarpanel in Reihe schalten Schritt für Schritt
Bei einer Reihenschaltung sollte die Reihenfolge klar sein: erst rechnen, dann verbinden, dann messen, erst danach anschließen. So vermeiden Sie die typischen Fehler, etwa eine zu hohe Stringspannung oder Module, die elektrisch nicht gut zusammenpassen.
Moduldaten prüfen
Schauen Sie zuerst auf das Typenschild oder ins Datenblatt der Module. Wichtig sind vor allem MPP-Spannung, Leerlaufspannung, MPP-Strom und Kurzschlussstrom. Die Wattzahl allein reicht nicht, weil zwei Module mit ähnlicher Leistung trotzdem unterschiedliche Spannungs- und Stromwerte haben können.
- MPP-Spannung: wichtig für den normalen Arbeitsbereich.
- Leerlaufspannung: wichtig für die maximale Stringspannung.
- MPP-Strom: zeigt, ob die Module im String gut zusammenpassen.
- Kurzschlussstrom: relevant für Gerätegrenzen und Absicherung.
Gerätegrenzen prüfen
Danach kommt das angeschlossene Gerät: Wechselrichter, MPPT-Laderegler oder Speicher-Eingang. Prüfen Sie die maximale DC-Eingangsspannung, den zulässigen Strom und den MPP-Spannungsbereich. Besonders kritisch ist die Leerlaufspannung des gesamten Strings, weil sie bei niedrigen Temperaturen höher ausfallen kann.
Gleiche Module wählen
Am saubersten funktioniert ein String mit identischen Modulen. Ähnliche Spannung reicht nicht immer aus; der Stromwert sollte ebenfalls gut passen, weil sich der String am schwächeren Modul orientiert.
Bei einer Erweiterung älterer Anlagen ist besondere Vorsicht sinnvoll. Neue Module können trotz ähnlicher Wattzahl andere Kennlinien haben. Für eine dauerhafte Dachanlage ist ein separater String oder ein eigener MPP-Eingang oft besser als ein gemischter String.
Plus mit Minus verbinden
Die Verbindung selbst ist einfach: Plus von Modul 1 kommt an Minus von Modul 2, Plus von Modul 2 an Minus von Modul 3 und so weiter. Am Ende bleiben ein freier Pluspol und ein freier Minuspol für den Anschluss an das Gerät übrig.
Kontrollieren Sie dabei die Stecker, die Polarität und den Zustand der Kontakte. MC4-Stecker oder kompatible Verbinder wirken unkompliziert, schlechte Crimpungen oder lose Kontakte können aber später Wärme und Fehler verursachen.
Stringspannung messen
Vor dem Anschluss an Wechselrichter oder Laderegler sollte die Stringspannung mit einem geeigneten Messgerät geprüft werden. Der Messwert muss plausibel zur Summe der einzelnen Module passen. Weicht er stark ab, liegt häufig eine vertauschte Polarität, ein nicht eingebundenes Modul oder ein Kontaktproblem vor.
Anlage sicher anschließen
Schließen Sie den String erst an, wenn Daten, Polarität und Spannung geprüft sind. PV-Gleichspannung kann gefährlich sein, auch wenn die Anlage klein wirkt. Bei Dachanlagen, längeren Leitungswegen, mehreren Strings oder Unsicherheit bei Schutzmaßnahmen sollte eine Elektrofachkraft beteiligt werden.
- Modul- und Gerätedaten vergleichen.
- Stringspannung mit Leerlaufwerten und Reserve berechnen.
- Module sauber in Reihe verbinden.
- Polarität und Spannung messen.
- Erst danach nach Herstellervorgabe anschließen.
Spannung und Strom richtig berechnen
Die wichtigste Regel ist kurz: In Reihe addieren sich die Spannungen, der Strom bleibt gleich. Für die Planung müssen Sie aber zwei Spannungen getrennt betrachten: die MPP-Spannung für den Betrieb und die Leerlaufspannung für die Sicherheitsgrenze.
Modulspannungen addieren
Hat ein Modul zum Beispiel 40 Volt MPP-Spannung, ergeben zwei gleiche Module etwa 80 Volt und drei Module etwa 120 Volt im Arbeitsbereich. Dasselbe Prinzip gilt für die Leerlaufspannung: Auch sie wird addiert und ist meist höher als die MPP-Spannung.
Stromwert gleich lassen
Der Strom wird in der Reihenschaltung nicht addiert. Drei Module mit 10 Ampere ergeben also keinen 30-Ampere-String, sondern weiterhin ungefähr 10 Ampere Stringstrom.
Leerlaufspannung mit Reserve prüfen
Die Leerlaufspannung ist der Wert, der bei der maximal zulässigen Eingangsspannung zählt. Rechnen Sie die Leerlaufspannungen aller Module zusammen und lassen Sie Reserve für kalte Bedingungen, weil PV-Module bei niedriger Temperatur eine höhere Spannung liefern können.
Wenn ein Gerät maximal 150 Volt erlaubt und drei Module zusammen rechnerisch 144 Volt Leerlaufspannung erreichen, ist das in vielen Fällen zu eng. Ohne genaue Temperaturberechnung und Herstellerangaben sollte man eine solche Auslegung nicht einfach durchwinken.
Leistung aus Spannung und Strom ableiten
Die Leistung ergibt sich aus Spannung mal Strom. Zwei gleiche Module mit je 40 Volt und 10 Ampere liefern rechnerisch etwa 80 Volt mal 10 Ampere, also rund 800 Watt unter passenden Bedingungen.
Als Kontrollwert ist die Formel nützlich, als Ertragsversprechen nicht. Temperatur, Ausrichtung, Schatten, Leitungen und der Arbeitspunkt des Reglers verändern die reale Leistung. Wenn Messwerte deutlich unplausibel sind, prüfen Sie zuerst Polarität, Verbinder und ob die Modulwerte wirklich zusammenpassen.

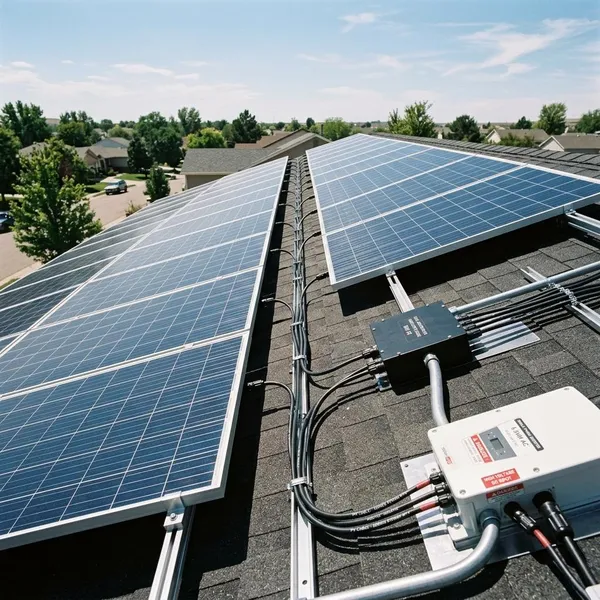

Vorteile der Reihenschaltung
Die Reihenschaltung ist besonders stark, wenn mehrere ähnliche Module auf einer gleichmäßig besonnten Fläche arbeiten. Dann nutzt sie höhere Spannung, übersichtliche Verkabelung und oft geringere Verluste aus, ohne das System unnötig kompliziert zu machen.
Höhere Systemspannung
Mit jedem Modul steigt die Stringspannung. Das hilft vielen Wechselrichtern und MPPT-Reglern, ihren sinnvollen Arbeitsbereich zu erreichen. Gerade bei Hausdächern mit mehreren gleich ausgerichteten Modulen ist das einer der wichtigsten Gründe für einen String.
Geringere Leitungsverluste
Bei gleicher Leistung bedeutet höhere Spannung meist weniger Strom auf der Leitung. Weniger Strom reduziert Leitungsverluste und entlastet Kabel und Steckverbindungen.
Einfachere Kabelwege
Ein String ist auf vielen Dächern gut nachvollziehbar: Modul an Modul, am Ende zwei Leitungen zum Gerät. Weniger Abzweige und Sammelpunkte machen die Installation übersichtlicher und erleichtern später die Fehlersuche.
Gute Eignung für viele Wechselrichter
Viele String-Wechselrichter brauchen eine Mindestspannung, bevor sie sauber starten oder effizient regeln. Eine passende Reihenschaltung bringt die Eingangsspannung eher in diesen Bereich.
Das heißt aber nicht: mehr Module sind automatisch besser. Sobald die maximale Eingangsspannung oder der MPP-Bereich überschritten wird, kippt der Vorteil in ein Risiko. Die Gerätevorgabe bleibt die Grenze.
Reihe oder parallel schalten
Ob Reihe oder parallel besser ist, hängt vor allem von Schatten, Kabellänge, Erweiterungsplänen und den Eingängen des Geräts ab. Als Faustregel gilt: Reihe passt gut zu gleichmäßigen Bedingungen, parallel ist oft robuster, wenn einzelne Module regelmäßig anders arbeiten.
Reihe bei wenig Schatten
Wenn alle Module auf derselben Dachfläche liegen und ähnlich viel Sonne bekommen, ist die Reihenschaltung meist die naheliegende Wahl. Der String arbeitet dann gleichmäßiger, die Spannung ist höher und die Verkabelung bleibt schlank.
Parallel bei Teilverschattung
Bei regelmäßiger Teilverschattung kann parallel sinnvoller sein, weil ein schwächeres Modul die anderen nicht so stark mit herunterzieht. Das betrifft häufig Balkonmodule, Fassadenlösungen oder verwinkelte Dächer mit Gauben, Geländern oder Nachbargebäuden.
Parallel bedeutet aber höhere Ströme. Deshalb müssen Kabel, Stecker, Eingänge und gegebenenfalls Absicherung dazu passen. Es ist also nicht automatisch die einfachere Lösung, sondern die passendere für bestimmte Schattenfälle.
Reihe bei längeren Kabelwegen
Wenn der Wechselrichter oder Laderegler weit von den Modulen entfernt sitzt, spricht oft viel für Reihe. Die höhere Spannung hilft, Spannungsabfälle auf der Leitung zu begrenzen.
Parallel bei flexibler Erweiterung
Wer klein startet und später erweitern möchte, kann mit parallelen Teilsträngen manchmal flexibler bleiben. Das gilt besonders bei kleinen Inselanlagen, Gartenhäusern oder Systemen, bei denen Module nicht alle gleich ausgerichtet sind.
Trotzdem sollte die spätere Erweiterung schon beim ersten Kauf mitgedacht werden. Ein Gerät, das heute zwei Module akzeptiert, ist nicht automatisch für vier Module geeignet, egal ob Reihe oder parallel.
Gerätevorgaben als Grenze
Die endgültige Entscheidung trifft das Datenblatt des Wechselrichters oder Ladereglers. Dort stehen Spannungsbereich, maximale Eingangsspannung und Stromgrenzen. Wenn eine Verschaltung diese Werte nicht einhält, ist sie nicht geeignet, auch wenn sie theoretisch Vorteile hätte.
| Situation | Meist sinnvoller | Warum |
|---|---|---|
| Gleichmäßiges Dach, wenig Schatten | Reihe | höhere Spannung, klare Stringstruktur |
| Einzelne Module regelmäßig verschattet | Parallel oder getrennte Eingänge | weniger Einfluss eines schwachen Moduls |
| Längerer Weg zum Gerät | Reihe | geringerer Strom, weniger Leitungsverlust |
| Schrittweise Erweiterung geplant | abhängig vom Gerät | Eingänge und Grenzwerte entscheiden |
Fazit
Eine Reihenschaltung ist eine gute Wahl, wenn die Module ähnlich sind, wenig Schatten bekommen und das Gerät die höhere Spannung nutzen kann. Prüfen Sie zuerst Leerlaufspannung und Gerätegrenzen, erst danach lohnt sich der Blick auf Kabelwege und Erweiterung. Sobald Module stark unterschiedlich arbeiten oder die Spannungsreserve knapp wird, ist eine andere Verschaltung oder ein separater Eingang meist die vernünftigere Entscheidung.
