Wenn du eine Inselanlage absichern willst, geht es zuerst um drei Dinge: Kabel dürfen nicht überhitzen, Geräte müssen bei Fehlern geschützt sein und die Anlage muss sich gefahrlos trennen lassen. Besonders kritisch ist fast immer die Strecke zwischen Batterie und Wechselrichter, weil dort auch bei kleinen Anlagen sehr hohe Gleichströme fließen können. Die Sicherung wird deshalb nicht nach Gefühl gewählt, sondern passend zu Strom, Kabelquerschnitt, Leitungslänge und Gerätedaten.
Was Absicherung bei einer Inselanlage bedeutet
Absicherung ist bei einer Inselanlage kein einzelnes Bauteil, sondern ein Schutzkonzept für mehrere Abschnitte: PV-Leitung, Laderegler, Batterie, Wechselrichter und AC-Ausgang. Ein Wochenend-Setup mit einer kleinen Kühlbox braucht weniger Aufwand als eine fest installierte Hütte mit Steckdosen, Pumpe und mehreren Verbrauchern. Die Grundlogik bleibt aber gleich: Jeder Abschnitt wird nach seiner tatsächlichen Fehlerquelle abgesichert.
Leitungsschutz gegen Kabelbrand
Leitungsschutz bedeutet: Die Sicherung schützt das Kabel, nicht nur das angeschlossene Gerät. Sie muss so gewählt sein, dass die Leitung bei Überlast oder Kurzschluss abschaltet, bevor sie gefährlich heiß wird. Maßgeblich sind Kabelquerschnitt, Verlegeart, Leitungslänge, Temperatur und der maximal mögliche Strom aus Batterie oder PV-Quelle.
- Quelle zuerst absichern: Eine Leitung wird möglichst nahe an der Energiequelle geschützt.
- Schwächstes Glied beachten: Der kleinste zulässige Strom im Abschnitt bestimmt die Grenze.
- DC-Eignung prüfen: Gleichstrom-Sicherungen müssen Spannung und Abschaltvermögen sicher beherrschen.
Geräteschutz bei Kurzschluss
Laderegler, Wechselrichter und DC-Verteiler haben oft interne Schutzfunktionen, trotzdem ersetzen sie keine passende Vorsicherung. Wenn eine Batterie im Fehlerfall sehr hohe Ströme liefern kann, muss ein externer Schutz verhindern, dass ein Gerät oder dessen Anschlussleitung zum Fehlerpfad wird.
Personenschutz bei Fehlerstrom
Eine Sicherung schützt nicht automatisch vor gefährlicher Berührungsspannung. Dafür müssen Wechselrichter, Netzform, Schutzleiterführung, FI-Schutzschalter und Erdung zusammenpassen. Ein FI kann nur dann sinnvoll arbeiten, wenn der Wechselrichterausgang und eine mögliche N-PE-Verbindung dafür geeignet sind.
Trennung für sichere Wartung
Trennstellen sind im Alltag mehr wert, als man beim Aufbau denkt. Wenn ein Laderegler getauscht, ein Kabel nachgezogen oder ein Fehler gesucht wird, sollten Batterie, PV-Eingang und AC-Seite klar abschaltbar sein. Bei einer mobilen Kiste für gelegentliche Nutzung reicht oft eine einfache, gut erreichbare Trennung; bei einer stationären Anlage sind sauber beschriftete Schalter und Verteiler deutlich wichtiger.

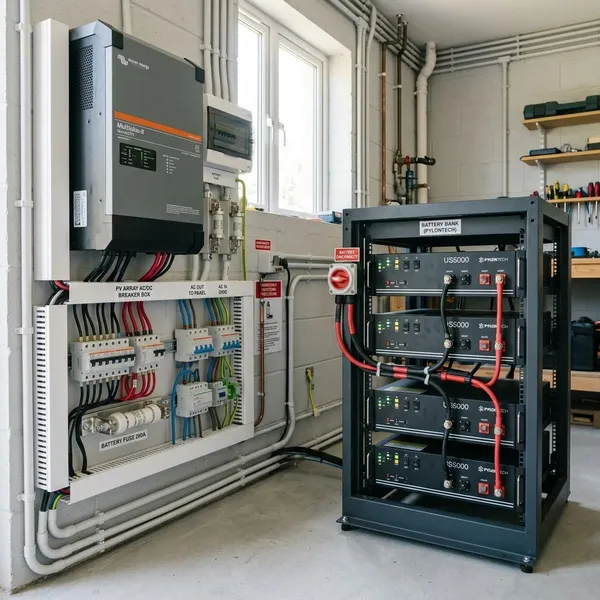

Batterie und Wechselrichter absichern
Zwischen Batterie und Wechselrichter entstehen in vielen Inselanlagen die höchsten Ströme. Bei 24 Volt und 1500 Watt liegen auf der Batterieseite grob 60 bis 70 Ampere an, mit Verlusten und Lastspitzen auch mehr. Bei 12 Volt verdoppelt sich der Strom ungefähr, bei 48 Volt sinkt er entsprechend.
Wechselrichterleistung berechnen
Rechne zuerst den maximalen Eingangsstrom des Wechselrichters ab, nicht nur die Ausgangsleistung. Als grobe Orientierung gilt: Leistung geteilt durch Batteriespannung, anschließend den Wirkungsgrad berücksichtigen. Ein 1500-Watt-Wechselrichter an 24 Volt kann bei rund 90 Prozent Wirkungsgrad etwa 70 Ampere aus der Batterie ziehen.
Batteriespannung berücksichtigen
| Situation | Worauf du besonders achten solltest |
|---|---|
| 12 Volt, kleine Verbraucher | Kurze Leitungen und saubere Kontakte, weil schon kleine Verluste auffallen. |
| 24 Volt, Wechselrichter im Alltag | Hauptsicherung, Kabelquerschnitt und Lastspitzen gemeinsam auslegen. |
| 48 Volt oder höhere Leistung | Nur Komponenten mit passender DC-Freigabe und ausreichendem Abschaltvermögen verwenden. |
Lastspitzen einplanen
Lastspitzen sind der Punkt, an dem viele rechnerisch passende Anlagen plötzlich aussteigen. Ein Wechselrichter mit 1500 Watt Dauerleistung kann kurzzeitig 3000 Watt erlauben; auf der Batterieseite bedeutet das sehr hohe Ströme. Die Sicherung muss solche kurzen Anlaufmomente tolerieren, ohne den Leitungsschutz aufzugeben.
Hauptsicherung kurz anschließen
Die Batteriehauptsicherung gehört so nah wie möglich an den Pluspol. Der Abschnitt zwischen Batteriepol und Sicherung bleibt sonst ungeschützt und kann bei Scheuerstelle, Werkzeugkontakt oder loser Klemme den vollen Kurzschlussstrom der Batterie führen.
Batteriehauptschalter ergänzen
Ein Batteriehauptschalter ersetzt die Sicherung nicht, macht die Anlage aber wartbar. Sinnvoll ist häufig die Reihenfolge Batterieplus, Hauptsicherung, Hauptschalter, danach Wechselrichter oder DC-Verteilung. Der Schalter muss ausdrücklich für Gleichstrom, Spannung und Dauerstrom geeignet sein; ein ungeeigneter AC-Schalter kann beim Abschalten Lichtbögen ziehen.
Erdung und FI richtig einordnen
Bei Erdung und FI passieren viele Fehler, weil das Hausnetz als Vorlage genommen wird. Eine Inselanlage ist aber nicht automatisch ein normales TN-S-System. Manche Wechselrichter haben einen frei schwebenden Ausgang, andere stellen einen definierten Neutralleiter bereit oder haben interne Relais und Brücken.
Wechselrichtertyp prüfen
Am Anfang steht das Handbuch des Wechselrichters. Wichtig sind Angaben zu galvanischer Trennung, Ausgangsform, Schutzleiteranschluss, interner N-PE-Verbindung und FI-Eignung. Wenn diese Angaben fehlen oder unklar sind, ist Nachfragen beim Hersteller oder bei einer Elektrofachkraft sinnvoller als eine selbst gesetzte Brücke.
Netzform festlegen
Die Netzform bestimmt, wie Fehler erkannt und abgeschaltet werden. Eine kleine mobile Anlage kann anders aufgebaut sein als eine stationäre Hütte mit mehreren Steckdosen und berührbaren Metallteilen. Je fester und leistungsstärker die Installation wird, desto wichtiger ist eine eindeutig geplante Schutzleiterführung.
Potentialausgleich herstellen
Potentialausgleich verbindet berührbare leitfähige Teile miteinander, etwa Modulrahmen, Montageschienen, Metallgehäuse oder Verteilungen. Dadurch werden gefährliche Spannungsunterschiede im Fehlerfall reduziert. Die Verbindung muss dauerhaft, korrosionsfest und mechanisch zuverlässig sein.
N PE Verbindung nur passend setzen
Neutralleiter und Schutzleiter dürfen nur dort verbunden werden, wo Wechselrichter und Netzform es verlangen oder erlauben. Eine willkürliche N-PE-Brücke kann den FI unwirksam machen, Fehlströme erzeugen oder bei mehreren AC-Quellen neue Risiken schaffen.

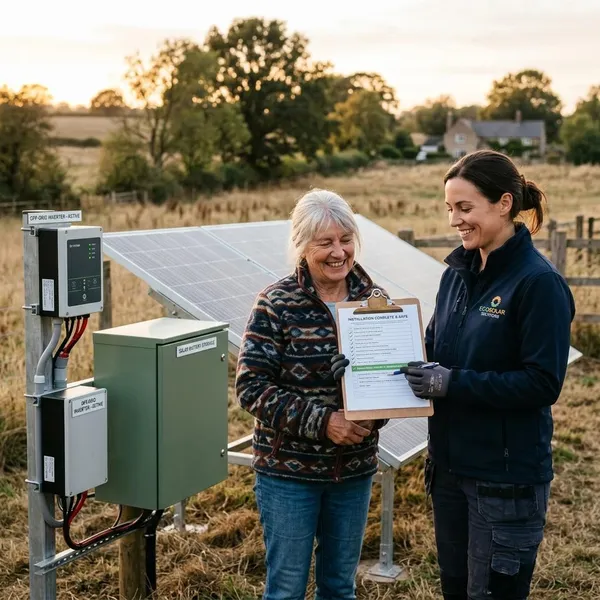

Inselanlage Schritt für Schritt prüfen
Eine gute Prüfung beginnt nicht mit dem Kauf der Sicherung, sondern mit einer Skizze der Anlage. Zeichne Quellen, Speicher, Verbraucher, Kabelwege, Sicherungen und Schalter ein. So wird schnell sichtbar, welche Leitung von welcher Quelle gespeist wird und wo ein ungeschützter Abschnitt entstehen könnte.
Systemspannung erfassen
Notiere Batteriespannung, Batterietyp, Ladereglerdaten, PV-Leistung, Wechselrichterleistung und geplante Verbraucher. Wichtig ist nicht nur die Nennspannung, sondern auch der Spannungsbereich beim Laden und Entladen. Ein Gerät, das bei voller Batterie oder niedriger Entladespannung außerhalb seiner Grenze arbeitet, ist falsch eingeplant.
Maximalströme berechnen
Jeder Abschnitt bekommt eine eigene Strombetrachtung. Auf der PV-Seite zählen Modulstrom, Verschaltung und möglicher Rückstrom; zwischen Laderegler und Batterie zählt der Reglerstrom; zwischen Batterie und Wechselrichter zählen Dauerleistung, Wirkungsgrad und Spitzenlast. Genau hier entscheidet sich, ob einfache Standardteile ausreichen oder Hochstromtechnik nötig ist.
Kabelwege festlegen
Kurze, übersichtliche Kabelwege sind bei Inselanlagen ein Sicherheitsfaktor. Der Wechselrichter sollte nah an der Batterie sitzen, aber belüftet bleiben und für Wartung erreichbar sein. Leitungen dürfen nicht an Kanten scheuern, unter Zug stehen oder ohne Schutz durch Bereiche laufen, in denen Werkzeug, Gepäck oder Feuchtigkeit sie beschädigen können.
Sicherungen je Abschnitt wählen
Wähle Sicherungen nicht als Einheitswert für die ganze Anlage. Die PV-Leitung, der Ladereglerausgang, die Batteriehauptleitung und die AC-Seite haben unterschiedliche Aufgaben und brauchen passende Schutzgeräte.
- PV-Seite: Stringsicherungen vor allem bei parallelen Strängen und nach Herstellerangaben prüfen.
- Laderegler zur Batterie: DC-Sicherung passend zum Reglerstrom und zur Leitung wählen.
- Batterie zum Wechselrichter: Hauptsicherung mit ausreichendem DC-Abschaltvermögen einsetzen.
- AC-Ausgang: Leitungsschutz und FI nur passend zur Netzform planen.
Fachprüfung vor Inbetriebnahme
Vor der ersten Inbetriebnahme sollte eine fachkundige Prüfung klären, ob Polarität, Klemmstellen, Schutzleiterführung, Potentialausgleich, Trennstellen und Schutzgeräte korrekt ausgeführt sind. Bei festen Steckdosen, Unterverteilung oder größeren Batterien ist das keine Formalität, sondern ein sinnvoller Sicherheitscheck.
Fazit
Eine sichere Inselanlage entsteht durch klare Reihenfolge: Ströme kennen, Kabel richtig dimensionieren, jede Leitung nahe an der Quelle schützen und erst danach über Komfort oder Erweiterungen nachdenken. Besonders die Batteriehauptleitung verzeiht keine improvisierten Bauteile, weil dort in Sekunden sehr viel Energie freiwerden kann. Wenn Erdung, FI oder N-PE-Verbindung unklar sind, ist eine fachliche Prüfung die bessere Abkürzung als ein riskanter Versuch.
