Beim Solarladeregler anschließen zählt vor allem die Reihenfolge: erst die Batterie, dann das Solarmodul. So erkennt der Regler die richtige Systemspannung und startet nicht „blind“ mit einer falschen Annahme. Vor dem Anklemmen solltest du außerdem Polarität, Sicherung, PV-Spannung und Batterietyp prüfen, denn genau dort passieren die meisten Fehler.
Was der Solarladeregler beim Anschließen macht
Der Solarladeregler sitzt zwischen Solarmodul und Batterie. Er lässt den Solarstrom nicht einfach ungefiltert durch, sondern passt Spannung, Strom und Ladeverhalten an die Batterie an. Das ist bei kleinen Gartenhaus-Anlagen genauso wichtig wie im Camper, weil eine Batterie ohne passende Regelung schneller altert oder im ungünstigen Fall beschädigt wird.
Strom vom Modul regeln
Ein Solarmodul liefert je nach Sonne, Temperatur und Verschattung ständig andere Werte. Der Regler macht daraus einen Ladestrom, mit dem die Batterie arbeiten kann. Besonders bei wechselhaftem Wetter oder teilweiser Verschattung merkt man den Unterschied zwischen „es kommt irgendetwas an“ und einer kontrollierten Ladung.
Batterie passend laden
AGM, Gel, Nassbatterie und LiFePO4 brauchen nicht alle dieselbe Ladespannung. Der Regler kann nur dann passend laden, wenn der Batterietyp richtig eingestellt ist. Nach einem Batteriewechsel ist das ein typischer Stolperpunkt: Die Solaranlage lädt scheinbar, aber das Profil passt nicht mehr zum Akku.
Überladung verhindern
Ist die Batterie voll, muss der Ladestrom reduziert oder in eine Erhaltungsladung gewechselt werden. Genau diese Begrenzung übernimmt der Solarladeregler. Bei einer kleinen Sommeranlage im Gartenhaus fällt ein Fehler vielleicht erst spät auf; bei einem dauerhaft genutzten Camper mit teurer Lithium-Batterie kann ein falsches Ladeverhalten deutlich ärgerlicher werden.
Ladeprofil steuern
Viele Regler arbeiten mit Ladephasen wie Hauptladung, Nachladung und Erhaltung. Für dich ist weniger der Name der Phase entscheidend, sondern die Kontrolle: Wird die Batterie erkannt, passt das Profil, liegt Solarleistung an und gibt es Fehlermeldungen? Ein Display oder eine App ist dafür praktisch, ersetzt aber nicht die richtigen Grundeinstellungen.

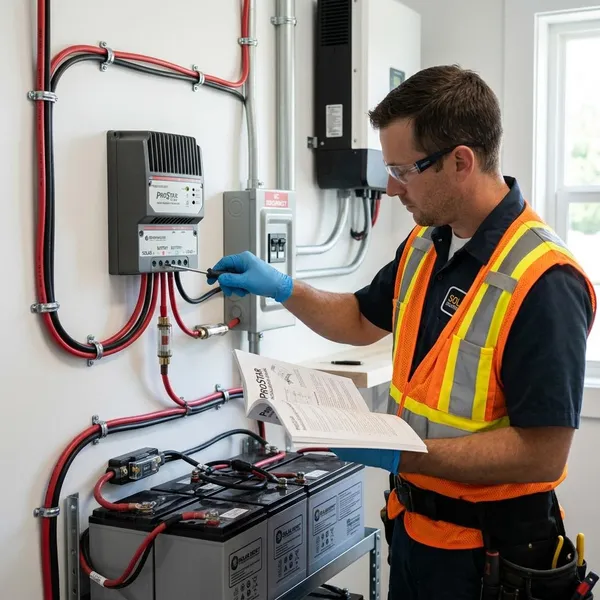

Solarladeregler Schritt für Schritt anschließen
Vor dem ersten Kabel lohnt sich ein kurzer Abgleich: Batteriespannung, maximale PV-Eingangsspannung des Reglers, zulässiger Ladestrom, Kabelquerschnitt und Sicherung müssen zusammenpassen. Wenn einer dieser Punkte nicht stimmt, wird die Anlage nicht dadurch sicherer, dass die Reihenfolge korrekt ist.
Module lichtdicht abdecken
Decke das Solarmodul ab, bevor du an den PV-Leitungen arbeitest. Auch bei bedecktem Himmel kann Spannung anliegen. Eine undurchsichtige Decke, Pappe oder Plane reicht oft aus, solange wirklich kein Licht auf die Zellen fällt.
- Keine offenen PV-Stecker in der Sonne zusammenstecken.
- Keine blanken Leitungsenden herumliegen lassen.
- Erst nach fertigem Anschluss die Abdeckung entfernen.
Regler befestigen
Montiere den Regler trocken, gut belüftet und möglichst nah an der Batterie. Kurze Batteriekabel reduzieren Spannungsverluste und machen die Installation übersichtlicher. Direkt über einer Blei-Batterie ist kein guter Platz, weil Gase und Feuchtigkeit der Elektronik auf Dauer schaden können.
Batterie mit Sicherung verbinden
Die Batterie kommt zuerst an den Regler. In die Plusleitung gehört eine Sicherung möglichst nah am Batterie-Pluspol, damit nicht erst der Regler, sondern schon das Kabel geschützt ist. Die Sicherungsgröße richtet sich nach Regler, Kabelquerschnitt und Herstellerangaben; pauschale Amperewerte sind hier nur dann sinnvoll, wenn die konkreten Daten bekannt sind.
Systemspannung prüfen
Nach dem Batterieanschluss muss der Regler 12 oder 24 Volt korrekt erkannt haben. Schau auf LED, Display oder App und miss im Zweifel mit dem Multimeter direkt an den Batterieanschlüssen nach. Wenn die Anzeige nicht plausibel ist, nicht einfach das Modul anschließen, sondern zuerst die Batterieseite prüfen.
Solarmodul anschließen
Erst jetzt wird das Solarmodul an PV-Plus und PV-Minus des Reglers angeschlossen. Die Abdeckung bleibt dabei noch auf dem Modul. Nach dem Anklemmen kannst du sie entfernen und prüfen, ob Ladestrom angezeigt wird.
Wenn nichts passiert, beginne mit den einfachen Fehlern: Sicherung, lose Klemme, vertauschte Polarität, abgedecktes oder verschattetes Modul, zu geringe Lichtmenge. Gerade bei der ersten Inbetriebnahme ist es oft kein defektes Gerät, sondern ein kleiner Anschlussfehler.
Ladeprofil einstellen
Zum Schluss stellst du den Batterietyp ein. Bei AGM, Gel, Nassbatterie und LiFePO4 können die passenden Spannungen deutlich voneinander abweichen. Nimm die Werte aus den Unterlagen der Batterie ernst, besonders bei Lithium-Akkus mit eigenem BMS.
Solarmodul am Regler anschließen
Auf der PV-Seite geht es nicht nur um Plus und Minus. Entscheidend ist, ob Spannung und Strom des Moduls oder der Modulgruppe innerhalb der Reglergrenzen bleiben. Das wird besonders wichtig, sobald mehr als ein Modul verwendet wird.
Plus und Minus richtig zuordnen
Verlasse dich bei gebrauchten Leitungen, Verlängerungen oder Umbauten nicht nur auf Kabelfarben. Miss mit dem Multimeter, welche Leitung Plus und welche Minus ist. Manche Regler haben zwar Schutzfunktionen, aber eine Verpolung ist kein Test, den man freiwillig machen sollte.
PV Spannung prüfen
Relevant ist die Leerlaufspannung des Moduls, oft als Voc angegeben. Bei mehreren Modulen musst du die Verschaltung mitrechnen: In Reihe addiert sich die Spannung, parallel bleibt sie ungefähr gleich. Kalte Temperaturen können die Spannung zusätzlich erhöhen, deshalb sollte die Reglergrenze nicht knapp ausgereizt werden.
Reglergrenze einhalten
Prüfe zwei Grenzen getrennt: die maximale PV-Eingangsspannung und den maximalen Ladestrom zur Batterie. Bei vielen MPPT-Reglern geben Modellbezeichnungen wie 75/15 oder 100/20 einen Hinweis, aber verbindlich sind die technischen Daten des konkreten Geräts.
Reihen oder parallel passend verschalten
| Situation | Eher sinnvoll | Worauf achten |
|---|---|---|
| Längere Kabelwege zum Regler | Reihe mit MPPT-Regler | PV-Leerlaufspannung mit Kältereserve prüfen |
| Teilverschattung durch Dachhaube oder Träger | Oft parallel | Höheren Strom und passende Leitungen beachten |
| Kleine einfache 12-Volt-Anlage | Je nach Regler und Modul | Nicht nach Gefühl verschalten, sondern Werte vergleichen |

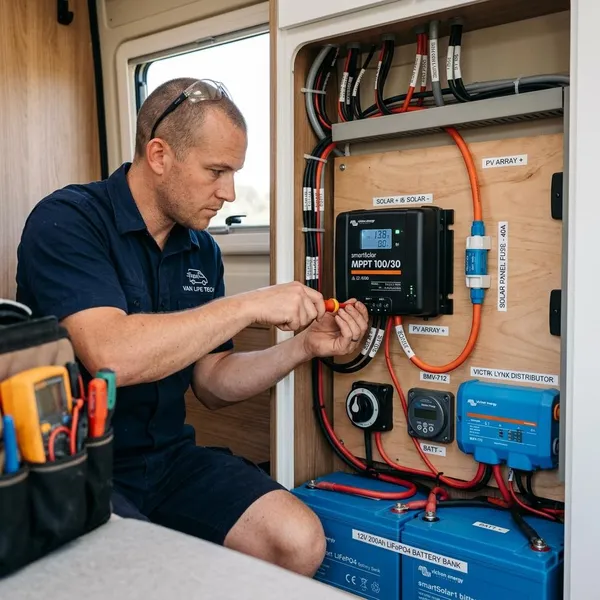

Anschluss im Wohnmobil und Camper
Im Wohnmobil kommt zur normalen Solarverkabelung die vorhandene Bordelektrik dazu. Das macht den Anschluss nicht automatisch kompliziert, aber unübersichtlicher. Entscheidend ist, welche Batterie geladen werden soll, ob ein Elektroblock vorhanden ist und ob dieser überhaupt für den geplanten Solarstrom freigegeben ist.
Bordbatterie direkt anschließen
Bei vielen Nachrüstungen ist der direkte Anschluss an die Bordbatterie die sauberste Lösung. Du siehst genau, welche Sicherung zuständig ist, wie lang die Leitungen sind und wo der Ladestrom ankommt. Das ist besonders angenehm bei selbst ausgebauten Campern oder wenn später Fehlersuche nötig wird.
EBL nur nach Vorgabe nutzen
Ein Elektroblock darf nur dann genutzt werden, wenn der Hersteller einen passenden Solareingang und die zulässige Stromstärke nennt. Ein kleiner Erhaltungseingang ist nicht automatisch für einen kräftigen MPPT-Regler geeignet. Fehlen klare Angaben, ist der direkte Batterieanschluss meist die vorsichtigere Wahl.
Starterbatterie nur mit passender Lösung laden
Die Starterbatterie gehört nicht einfach parallel an den normalen Batterieausgang des Reglers. Dafür braucht es einen dafür vorgesehenen zweiten Ladeausgang, einen Ladeverteiler oder eine andere freigegebene Lösung. Sinnvoll ist das vor allem bei Fahrzeugen, die lange stehen; für Wochenendfahrten ist oft zuerst die zuverlässige Ladung der Bordbatterie wichtiger.
Batterietyp korrekt einstellen
Nach einer Umrüstung von AGM auf LiFePO4 oder von Nassbatterie auf AGM muss der Regler neu eingestellt werden. Sonst passen Ladeendspannung und Ladeverhalten möglicherweise nicht mehr. Prüfe nach der Einstellung, ob das Profil gespeichert ist und ob der Regler plausible Werte für Batterie und PV-Eingang zeigt.
Fazit
Eine Solaranlage wird deutlich entspannter, wenn du nicht mit dem Modul beginnst, sondern zuerst Batterie, Sicherung und Systemspannung sauber klärst. Für einfache 12-Volt-Anlagen reicht oft eine sorgfältige Prüfung mit Multimeter und Herstellerdaten; bei mehreren Modulen, Lithium-Batterien oder unklarer Wohnmobil-Elektrik sollte man lieber einmal mehr nachmessen oder fachlich prüfen lassen. Die beste Installation ist nicht die schnellste, sondern die, bei der später keine Leitung, kein Regler und keine Batterie unnötig am Limit arbeitet.
