Bei der Entscheidung solarladeregler mppt oder pwm zählt zuerst nicht der Preis, sondern die Kombination aus Modulspannung und Batterie. PWM reicht bei kleinen, passend aufgebauten 12-Volt-Anlagen oft aus. MPPT ist meist sinnvoller, wenn die Module mehr Spannung liefern, die Fläche knapp ist oder LiFePO4 sauber geladen werden soll.
MPPT und PWM im Vergleich
| Situation | Eher PWM | Eher MPPT |
|---|---|---|
| Kleine 12-Volt-Anlage | Wenn ein klassisches 12-Volt-Modul gut zur Batterie passt | Wenn mehr Ertrag aus wenig Fläche nötig ist |
| Moderne Module mit höherer Spannung | Meist unpraktisch | Meist die passendere Wahl |
| LiFePO4-Batterie | Nur mit passenden Ladeprofilen | Oft besser einstellbar |
| Sehr knappes Budget | Günstiger Einstieg | Teurer, aber flexibler |
PWM koppelt Modul und Batterie
Ein PWM-Regler verbindet das Solarmodul beim Laden sehr direkt mit der Batterie. Dadurch wird die Modulspannung in der Praxis nahe an die Batteriespannung gezogen. Das funktioniert einfach und zuverlässig, verschenkt aber Leistung, wenn das Modul eigentlich bei einer höheren Spannung am besten arbeiten würde.
MPPT sucht den besten Arbeitspunkt
MPPT steht für Maximum Power Point Tracking. Der Regler sucht laufend den Punkt, an dem das Solarmodul gerade die höchste Leistung liefert, und wandelt diese Leistung passend für die Batterie um.
MPPT nutzt Spannung besser
Der praktische Vorteil von MPPT entsteht vor allem dann, wenn die Modulspannung deutlich über der Batteriespannung liegt. Der Regler kann überschüssige Spannung in zusätzlichen Ladestrom umwandeln, abzüglich seiner eigenen Verluste.
- Höhere Modulspannung: MPPT kann moderne oder in Reihe geschaltete Module sinnvoll nutzen.
- Kühles Wetter: Module liefern dann oft mehr Spannung, die PWM kaum verwerten kann.
- Wenig Montagefläche: Aus derselben Modulfläche kommt meist mehr nutzbare Energie.
PWM bleibt einfacher und günstiger
PWM hat seinen Platz, wenn die Anlage klein, überschaubar und passend geplant ist. Ein einzelnes geeignetes 12-Volt-Modul an einer 12-Volt-Bleibatterie, dazu ein paar einfache Verbraucher: Dafür muss nicht automatisch ein teurer MPPT-Regler gekauft werden.
Batterie und Anlage richtig abstimmen
Die Reglerart ist nur eine Seite der Entscheidung. Wenn Batteriespannung, Batterietyp, Modulspannung und Ladestrom nicht zusammenpassen, hilft auch der beste Regler wenig. Die wichtigste Reihenfolge lautet: erst Batterie prüfen, dann Moduldaten ansehen, dann den Regler auswählen.
Batteriespannung prüfen
Starten Sie mit der Systemspannung: 12 Volt, 24 Volt oder seltener 48 Volt. Der Regler muss diese Spannung unterstützen. Manche Geräte erkennen sie automatisch, bei anderen muss sie vor dem Anschluss oder bei der Einrichtung korrekt eingestellt werden.
- 12-Volt-System: häufig bei Wohnmobil, Boot, Gartenhaus und kleinen Inselanlagen.
- 24-Volt-System: sinnvoll bei mehr Leistung oder längeren Leitungen.
- 48-Volt-System: eher bei größeren Anlagen und stärkerer Technik.
Wichtig: Die Nennspannung ist nicht die echte Ladespannung. Eine 12-Volt-Batterie kann beim Laden je nach Typ deutlich über 14 Volt erreichen. Das Solarmodul und der Regler müssen dazu passen.
Batterietyp einstellen
AGM, Gel, Nassbatterie und LiFePO4 brauchen nicht dieselben Ladeparameter. Ein falsches Profil kann dazu führen, dass die Batterie nie richtig voll wird, unnötig altert oder bei Lithium durch das BMS abschaltet.
Modulspannung vergleichen
Schauen Sie im Moduldatenblatt auf Vmpp und Voc. Vmpp zeigt die Spannung am besten Arbeitspunkt, Voc die Leerlaufspannung. Für PWM sollte Vmpp grob zur Batteriespannung passen. Für MPPT darf Vmpp deutlich höher liegen, solange die Grenzwerte des Reglers eingehalten werden.
Ladestrom passend wählen
Der Regler muss den möglichen Strom auf der Batterieseite sicher liefern können. Als grobe Rechnung gilt: Modulleistung in Watt geteilt durch Batteriespannung in Volt. Eine 200-Watt-Anlage an 12 Volt liegt also ungefähr bei 16 bis 17 Ampere, weshalb ein 20-A-Regler häufig naheliegt.
Bei MPPT darf man nicht nur auf den Modulstrom schauen. Wenn hohe Modulspannung in niedrigere Batteriespannung gewandelt wird, kann auf der Batterieseite mehr Strom fließen. Gleichzeitig muss die Batterie diesen Ladestrom vertragen. Kleine Bleibatterien sollten nicht unnötig hart geladen werden; bei LiFePO4 zählt die Vorgabe des Batterieherstellers und des BMS.
Solarladeregler richtig dimensionieren
Die richtige Größe entscheidet, ob der Regler entspannt arbeitet oder ständig am Limit läuft. Sinnvoll dimensionieren heißt nicht, wahllos das größte Gerät zu kaufen. Es heißt, die realen Modulwerte, die Batteriespannung und eine vernünftige Reserve zusammenzubringen.
Modulgesamtleistung berechnen
Addieren Sie zuerst die Leistung aller Module, die an denselben Regler angeschlossen werden. Zwei Module mit je 100 Watt ergeben 200 Watt. Wenn später ein weiteres Modul geplant ist, sollte diese Erweiterung schon jetzt in die Reglerwahl einfließen.
Maximalen Ladestrom prüfen
Der maximale Ladestrom des Reglers muss zur errechneten Leistung passen. Bei 300 Watt an 12 Volt ergeben sich grob 25 Ampere. Ein 30-A-Regler ist dann oft sinnvoller als ein Gerät, das rechnerisch gerade so reicht.
- Nicht auf Kante rechnen: gute Sonne und kühle Module können kurzzeitig hohe Werte bringen.
- 12/24-Volt-Angaben prüfen: viele Regler erlauben je nach Batteriespannung unterschiedliche Modulleistungen.
- Batterie nicht vergessen: der mögliche Ladestrom muss auch zum Akku passen.
Eingangsspannung Voc beachten
Die Leerlaufspannung Voc ist der Wert, der bei falscher Auslegung gefährlich werden kann. Bei Reihenschaltung addieren sich die Voc-Werte der Module. Zwei Module mit je 22 Volt Voc ergeben 44 Volt, bevor Temperaturzuschläge überhaupt berücksichtigt sind.
Bei Kälte steigt die Modulspannung. Deshalb sollte die maximal zulässige Eingangsspannung des Reglers nicht knapp ausgereizt werden. Wer in Regionen mit Frost, Wintercamping oder ganzjähriger Gartenhausnutzung plant, sollte hier besonders vorsichtig rechnen.
Reserve einplanen
Eine kleine Reserve macht die Anlage robuster. Wenn rechnerisch 18 Ampere herauskommen, ist ein 20-A-Regler möglich, ein 25-A-Gerät kann aber angenehmer sein, wenn später ein Modul dazukommt oder die Anlage oft gut ausgelastet ist.

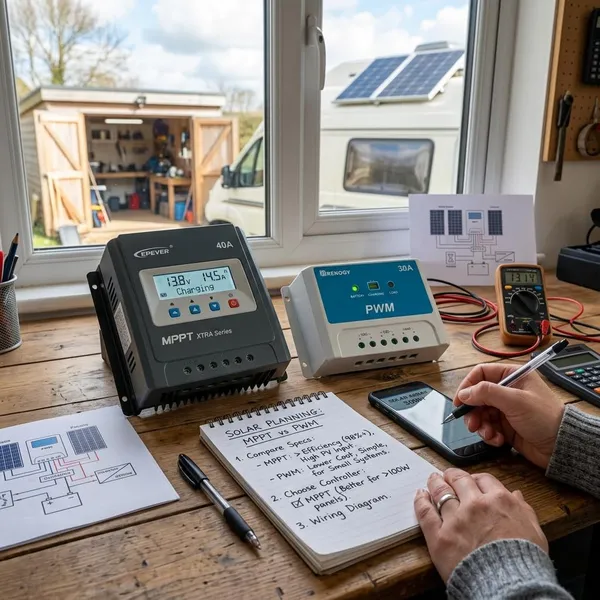

In Schritten zu MPPT oder PWM
Anlage und Batterie prüfen
Notieren Sie zuerst Batteriespannung, Batterietyp, Kapazität, geplante Modulleistung und Einsatzort. Bei einer kleinen Bleibatterie für Sommerlicht im Gartenhaus darf die Lösung schlicht sein. Bei LiFePO4 im Wohnmobil, das mehrere Tage autark stehen soll, würde ich deutlich genauer auf Einstellbarkeit und Reserven achten.
Modulwerte vergleichen
Vergleichen Sie Vmpp und Voc des Moduls mit den Grenzwerten des Reglers. Liegt Vmpp nur passend über der Batteriespannung und ist die Anlage klein, kann PWM funktionieren. Liegt Vmpp deutlich höher, wird MPPT interessant oder sogar praktisch notwendig.
Bei mehreren Modulen kommt zusätzlich die Verschaltung dazu. Parallel erhöht vor allem den Strom, Reihe erhöht die Spannung. Gerade Reihenschaltung spricht häufig für MPPT, verlangt aber eine saubere Voc-Prüfung.
Standort und Temperatur bewerten
Kühle Standorte, Frühjahrs- und Herbstnutzung oder Winterbetrieb begünstigen MPPT, weil die Modulspannung höher ausfallen kann. Auf einem heißen, schlecht hinterlüfteten Wohnmobildach schrumpft dieser Vorteil teilweise, weil hohe Zelltemperaturen die Spannung senken.
Strombedarf einschätzen
- Täglichen Bedarf grob berechnen: Watt mal Stunden ergibt Wattstunden.
- Nutzungszeit beachten: Sommerwochenende ist leichter zu versorgen als ganzjähriger Betrieb.
- Schlechtwetter einplanen: bei knappen Anlagen zählt zusätzlicher Ertrag stärker.
Preis und Mehrertrag abwägen
Wenn das Modul gut zur Batterie passt, der Verbrauch niedrig ist und der Preis im Vordergrund steht, ist PWM oft die vernünftige Wahl. Wenn die Anlage wachsen soll, moderne Module genutzt werden oder jeder Wattstunden-Ertrag zählt, spricht mehr für MPPT.
Fazit
PWM ist sinnvoll, wenn Modul und Batterie wirklich gut zusammenpassen, die Anlage klein bleibt und ein günstiger Einstieg wichtiger ist als der letzte Ertrag. MPPT ist die bessere Wahl, sobald höhere Modulspannungen, LiFePO4, begrenzte Fläche, ganzjährige Nutzung oder spätere Erweiterungen ins Spiel kommen. Wer zuerst Batterie, Vmpp, Voc und Ladestrom prüft, entscheidet nicht nach Bauchgefühl, sondern vermeidet genau die typischen Fehlkäufe bei kleinen Solaranlagen.
