Bei einer LiFePO4-Batterie ist der Laderegler kein Nebenbauteil, sondern einer der wichtigsten Schutz- und Effizienzpunkte der Solaranlage. Achte zuerst auf ein echtes Lithium-Ladeprofil, passende Spannungsgrenzen und genug Reserve bei Strom und PV-Eingangsspannung. Für die meisten neuen Anlagen ist MPPT die bessere Wahl; PWM lohnt sich nur bei sehr kleinen, bewusst einfachen Setups.
Warum LiFePO4 den passenden Regler braucht
LiFePO4-Akkus verhalten sich beim Laden anders als Blei-, AGM- oder Gel-Batterien. Sie brauchen eine sauber begrenzte Ladeschlussspannung und keine Ladeprogramme, die für Bleibatterien gedacht sind. Ein Regler, der nur „12 V Batterie“ kann, ist deshalb noch lange nicht automatisch passend.
Ladespannung genau begrenzen
Die Ladeschlussspannung muss zur Batterie und zum BMS passen. Bei vielen 12-V-LiFePO4-Akkus liegt sie grob im Bereich von 14,2 bis 14,6 V, der verbindliche Wert steht aber im Datenblatt der Batterie. Ist der Regler zu hoch eingestellt, greift im Zweifel das BMS ein; ist er zu niedrig eingestellt, wird die Batterie im Alltag nie richtig voll.
Ausgleichsladung vermeiden
Eine klassische Ausgleichsladung gehört zur Blei-Welt und sollte bei LiFePO4 normalerweise deaktiviert sein. Suche in der Anleitung nach Begriffen wie „Equalize“, „Ausgleich“, „Desulfation“ oder „Repair“ und prüfe, ob diese Funktion im Lithium-Modus wirklich aus bleibt.
- Gut: LiFePO4-Profil mit dokumentierten Spannungswerten.
- Akzeptabel: frei einstellbares Benutzerprofil nach Batteriedatenblatt.
- Riskant: fester Blei-Modus mit automatischer Ausgleichsladung.

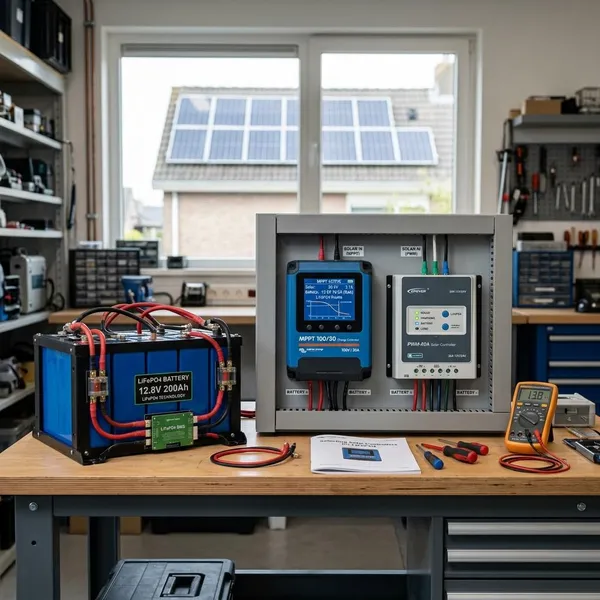

MPPT oder PWM für LiFePO4
| Situation | Sinnvollere Wahl | Warum |
|---|---|---|
| Camper mit 200–400 W Solar | MPPT | besserer Ertrag und mehr Spielraum bei Modulen |
| Kleines Gartenhaus mit einem passenden 12-V-Modul | PWM möglich | günstig, wenn der Verbrauch niedrig bleibt |
| Ganzjährige Nutzung oder Winterbetrieb | MPPT | nutzt höhere Modulspannung besser aus |
| Nur gelegentliche Erhaltungsladung | PWM möglich | wenn Ladeprofil und Spannung passen |
MPPT für mehr Ertrag
Ein MPPT-Regler sucht den optimalen Arbeitspunkt des Solarmoduls und wandelt die Leistung passend zur Batteriespannung um. Dadurch kommt besonders bei kühlem Wetter, diffusem Licht oder höheren Modulspannungen mehr nutzbare Energie in der Batterie an.
PWM für kleine Anlagen
PWM kann reichen, wenn die Anlage bewusst klein bleibt: ein einzelnes geeignetes Modul, kurze Kabel, wenig Tagesverbrauch und eine Batterie, die nicht täglich stark entladen wird. Typische Beispiele sind eine kleine Beleuchtung im Schuppen oder eine einfache Sommeranlage im Schrebergarten.
MPPT bei Reihenschaltung
Bei Reihenschaltung addieren sich die Modulspannungen. Das passt meistens besser zu MPPT, weil der Regler die höhere Eingangsspannung in nutzbaren Ladestrom umwandeln kann. Gleichzeitig sinkt auf der PV-Seite der Strom, was bei längeren Kabelwegen hilfreich sein kann.
PWM bei passender Modulspannung
Ein PWM-Regler arbeitet nur dann ordentlich, wenn die Modulspannung nah genug zur Batteriespannung passt. Ein klassisches 12-V-Modul an einem 12-V-System kann funktionieren. Ein modernes Hausdachmodul mit deutlich höherer Spannung verschenkt an PWM dagegen viel Potenzial, weil die Mehrspannung nicht sinnvoll in zusätzlichen Ladestrom umgewandelt wird.
Solarladeregler richtig dimensionieren
Die Dimensionierung entscheidet, ob der Regler nur theoretisch passt oder im Alltag zuverlässig arbeitet. Die Reihenfolge ist einfach: erst Batteriespannung festlegen, dann Modulleistung addieren, daraus den Reglerstrom abschätzen und zuletzt die maximale PV-Leerlaufspannung prüfen.
Als grobe Rechnung gilt: Modulleistung in Watt geteilt durch Batteriespannung ergibt den ungefähren Ladestrom. 400 W an 12 V liegen also bei gut 33 A, 400 W an 24 V bei gut 17 A. Etwas Reserve ist sinnvoll, weil ein Regler nicht dauerhaft am Limit laufen sollte.
Systemspannung festlegen
Für kleine mobile Anlagen ist 12 V üblich, bei größeren Leistungen oder längeren Leitungen kann 24 V angenehmer sein, weil die Ströme niedriger ausfallen. Die Entscheidung betrifft nicht nur den Solarladeregler, sondern auch Batterie, Wechselrichter, Sicherungen und Verbraucher.
Modulleistung addieren
Addiere die Nennleistung aller Module, die an den Regler angeschlossen werden. Zwei Module mit je 200 W ergeben 400 W Gesamtleistung, egal ob sie in Reihe oder parallel verschaltet sind.
Prüfe danach die Reglerangabe für dein Batteriesystem. Viele Geräte dürfen bei 24 V mehr PV-Leistung verarbeiten als bei 12 V. Wer nur auf „30 A“ schaut und die Wattgrenze übersieht, landet schnell bei einem zu kleinen Regler.
Reglerstrom berechnen
Teile die gesamte Modulleistung durch die Batteriespannung und wähle den Regler nicht exakt auf Kante. Bei 360 W an 12 V kommst du auf etwa 30 A; in der Praxis wäre ein Regler mit etwas Reserve entspannter als ein Modell, das dauerhaft am Limit läuft.
- Sommeranlage mit wenig Verbrauch: kleine Reserve kann reichen.
- Camper mit täglichem Verbrauch: besser großzügiger planen.
- Spätere Erweiterung möglich: Regler nicht nach der heutigen Mindestgröße kaufen.
Leerlaufspannung prüfen
Die Leerlaufspannung der Module findest du als Voc im Datenblatt. Bei Reihenschaltung addieren sich diese Werte. Dieser Gesamtwert muss unter der maximal erlaubten PV-Eingangsspannung des Reglers bleiben.
Kältereserve einplanen
Solarmodule liefern bei Kälte eine höhere Leerlaufspannung. Deshalb sollte eine Reihenschaltung nicht knapp unter der Reglergrenze liegen. Wenn ein Regler maximal 100 V PV-Eingang erlaubt, ist eine Auslegung direkt an 98 oder 99 V keine gute Idee, besonders bei Frost und klarem Himmel.

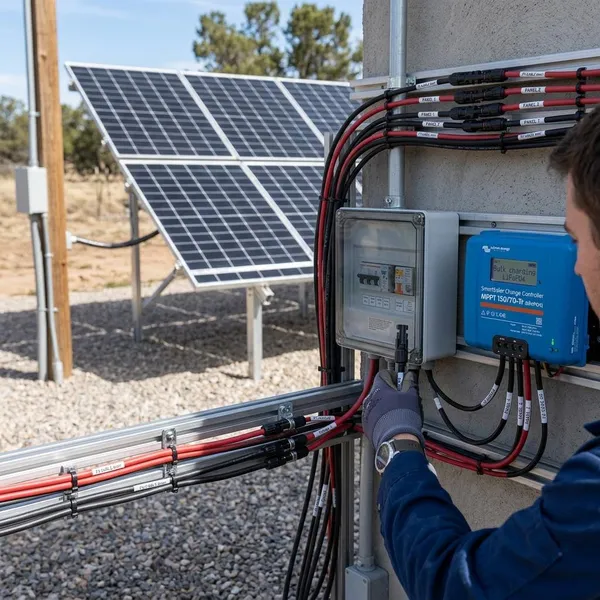

Solarmodule richtig verschalten
Die Verschaltung bestimmt, welche Spannung und welcher Strom am Regler ankommen. Reihe, parallel oder eine Kombination daraus sind nicht grundsätzlich besser oder schlechter; sie müssen zum Dach, zur Verschattung, zur Leitungslänge und zum Regler passen.
Reihe für höhere Spannung
In Reihe addieren sich die Spannungen, der Strom bleibt ungefähr gleich. Das ist praktisch für MPPT-Regler, längere Kabelwege und Anlagen, die auch bei schwächerem Licht früh anlaufen sollen.
Der Haken ist Verschattung. Wenn ein Modul im String deutlich weniger Sonne bekommt, kann der gesamte String leiden. Reihe passt daher am besten, wenn die Module gleich ausgerichtet sind und ähnlich viel Licht bekommen.
Parallel bei Teilverschattung
Bei paralleler Verschaltung bleibt die Spannung ungefähr gleich, die Ströme addieren sich. Wird ein Modul teilweise verschattet, kann das andere oft weiter brauchbar liefern. Das ist auf Wohnmobilen, Booten und kleinen Dächern mit Aufbauten ein echter Vorteil.
Die Kehrseite sind höhere Ströme. Achte deshalb auf passende Kabelquerschnitte, Steckverbinder und Absicherung, besonders wenn mehr als zwei Module parallel laufen.
Kombination für größere Anlagen
Bei größeren Anlagen werden häufig mehrere Module zu Strings in Reihe verbunden und diese Strings anschließend parallel geschaltet. So lassen sich höhere Spannung und mehr Gesamtleistung kombinieren.
Das funktioniert am besten mit gleichen oder sehr ähnlichen Modulen. Unterschiedliche Ausrichtungen, verschiedene Modultypen oder stark ungleiche Verschattung in einem gemeinsamen String führen schneller zu Verlusten.
Reglergrenzen immer einhalten
Die Grenzen des Reglers sind verbindlich: maximale PV-Leerlaufspannung, maximale PV-Leistung, zulässiger Ladestrom und unterstützte Batteriespannung. Schon eine einzelne Überschreitung kann zu Abschaltung, Ertragsverlust oder Defekt führen.
- Voc prüfen: besonders bei Reihenschaltung und Kälte.
- Wattgrenze prüfen: getrennt für 12 V und 24 V beachten.
- Ladestrom prüfen: nicht dauerhaft am Limit planen.
- Ladeprofil prüfen: LiFePO4 muss ausdrücklich passen.
Fazit
Ein guter Solarladeregler für LiFePO4 passt zuerst zur Batterie und erst danach zum Wunsch nach möglichst viel Solarleistung. Wenn Ladeprofil, Reglerstrom, PV-Spannung und Verschaltung sauber zusammenpassen, läuft die Anlage ruhiger und liefert verlässlicher Energie. Für die meisten neuen Camper-, Gartenhaus- und Inselanlagen ist MPPT die angenehmere Wahl; PWM bleibt eine einfache Option für kleine Systeme mit wirklich passender Modulspannung.
